How Tall Is a Light Pole?

The most direct answer: standard street lamp height ranges from 20 to 40 feet (6 to 12 meters), depending on the application. Residential street lights typically stand 20 to 30 feet tall, while arterial roadways and highways use poles reaching 30 to 40 feet or higher. Parking lots and commercial areas commonly use poles in the 25 to 35 foot range, and decorative or pedestrian lights range from 8 to 15 feet.

Understanding the correct height lamp post for your specific use case is essential for achieving proper light distribution, meeting municipal codes, and ensuring safety. Whether you are planning a municipal roadway installation, a parking facility, a private driveway, or looking for solar lights for patio deck applications, height is the single most critical variable to get right before purchasing any fixture or pole.

Why Light Post Height Matters More Than Most People Realize

The height of a light pole directly determines how wide an area a single fixture can illuminate. A pole that is too short concentrates light in a small zone, creating bright spots next to dark voids. A pole that is too tall spreads light too thin, reducing foot-candle levels at ground level below safety standards.

Lighting engineers use a ratio called the mounting height to spacing ratio (MH:S). For most roadway luminaires, this ratio falls between 3:1 and 4.5:1. That means a 30-foot pole should be spaced no more than 90 to 135 feet apart for consistent illumination. Getting the height wrong by just 5 feet can require adding extra poles or switching to higher-wattage fixtures, both of which increase project cost significantly.

Factors That Determine the Correct Height

• Road or pathway width: wider roads demand taller poles to avoid multiple rows of fixtures
• Traffic type: pedestrian areas need lower, softer light; vehicle corridors need bright, broad coverage
• Local zoning and municipal codes: many cities specify exact heights for each road classification
• Adjacent land use: residential neighbors benefit from lower poles with shields to reduce light trespass
• Fixture type and beam angle: LED fixtures with narrow beams may require taller poles than older HPS fixtures
• Wind and seismic zone: structural requirements affect wall thickness and therefore effective height limits

Standard Street Lamp Height by Application Type

Different environments call for very different pole heights. The table below summarizes the most widely referenced standards across North American and European municipal guidelines.

Residential Versus Commercial: The Key Distinction

Residential neighborhoods typically cap street light poles at 25 feet to preserve neighborhood character and reduce glare into upper-story windows. Commercial zones allow and often require taller poles because taller mounts reduce the total number of poles needed, lowering overall infrastructure cost. A single 35-foot pole in a large parking lot can illuminate roughly 6,000 to 8,000 square feet, while a 20-foot pole covers only around 2,500 to 3,500 square feet under comparable fixture conditions.

Steel Street Light Poles: Specifications, Types, and Selection Criteria

Steel Street Light Poles are the dominant choice for roadway and commercial outdoor lighting because of their superior strength-to-weight ratio, long service life, and consistent dimensional accuracy. Understanding the core specifications helps buyers make informed decisions and avoid costly overengineering or underspecification.

Material and Fabrication

Most Steel Street Light Poles are fabricated from ASTM A572 Grade 50 or ASTM A36 structural steel, with the former being preferred for poles above 20 feet because its higher yield strength (50,000 psi versus 36,000 psi) allows for thinner walls without sacrificing load capacity. Poles are typically hot-dip galvanized after fabrication to a minimum zinc coating thickness of 85 microns (3.35 mils), which provides a service life of 50 to 70 years in most environments without additional painting.

Wall thickness varies with pole height and wind zone classification. A 20-foot residential pole may have a wall thickness of 0.120 inches (3 mm), while a 40-foot commercial pole in a high-wind coastal zone may require 0.179 to 0.250 inches (4.5 to 6.4 mm).

Pole Shapes and Their Trade-offs

• Round tapered: The most common shape for street and parking applications. Provides uniform wind resistance from all directions. Available in straight (cylindrical) and tapered profiles, with tapered being lighter for the same strength.
• Square tapered: Popular for decorative streetscape projects. Offers a more architectural appearance but has slightly lower wind resistance at equivalent wall thickness compared to round profiles.
• Octagonal: A hybrid that balances aesthetics and structural performance. Frequently specified in urban corridor projects where visual character is important.
• Direct burial versus anchor base: Direct burial poles are embedded 10% of the pole height plus 2 feet into the ground (e.g., a 30-foot pole goes 5 feet deep). Anchor base poles bolt to a concrete foundation using a bolt circle pattern, making future replacement faster but requiring a separate foundation pour.

Wind Load and EPA Ratings

Every Steel Street Light Pole must be rated for its Effective Projected Area (EPA), which accounts for both the pole and the luminaire attached to it. A standard 30-foot pole with a single 150W LED cobra-head luminaire in a 90 mph wind zone requires an EPA of approximately 1.2 to 1.8 square feet for the luminaire alone, plus the pole's self-EPA. Exceeding the combined EPA rating is a code violation and a structural safety risk.

Finishes and Corrosion Protection

• Hot-dip galvanizing: Best baseline protection, standard for most road infrastructure
• Powder coating over galvanizing: Adds color and an additional barrier, common for decorative urban poles
• Weathering steel (COR-TEN): Forms a stable oxide patina that prevents further corrosion; used in naturalistic or industrial aesthetic projects
• Aluminum alloy poles: Sometimes mistaken for steel; lighter but not as strong at equivalent wall thickness, better in coastal salt environments

Solar Wrapped Poles: Integrating Renewable Energy Into Streetscape Infrastructure

Solar Wrapped Poles represent one of the most significant evolutions in outdoor lighting infrastructure over the past decade. Rather than mounting a flat solar panel on a horizontal arm at the top of the pole, solar wrapped technology integrates photovoltaic cells directly around the cylindrical or tapered surface of the pole itself, turning the entire structure into an energy-generating asset.

How Solar Wrapped Poles Work

The photovoltaic cells in a Solar Wrapped Pole are embedded in a laminated flexible substrate that is bonded to or formed around the pole during fabrication. Because the cells wrap around the full circumference, they capture sunlight from multiple angles throughout the day without requiring any tracking mechanism. A typical solar wrapped pole with a 6-inch diameter and 20-foot exposed height provides approximately 80 to 150 watts of peak generating capacity, depending on cell efficiency and geographic location.

Energy generated during daylight hours is stored in a lithium iron phosphate (LiFePO4) battery bank, either housed inside the pole base or in a separate below-grade enclosure. LiFePO4 chemistry is preferred over standard lithium-ion for outdoor infrastructure because it tolerates a wider temperature range (minus 20°C to 60°C operating range) and has a cycle life exceeding 2,000 full charge-discharge cycles, translating to roughly 10 to 15 years of daily cycling before significant capacity degradation.

Advantages Over Conventional Top-Mounted Solar Panels

• Wind load reduction: A flat panel arm adds 3 to 8 square feet of EPA to the pole structure. Solar Wrapped Poles eliminate this addition entirely, enabling use of lighter poles or greater pole heights in high-wind zones.
• Vandal resistance: Flush-mounted wrapped cells are far more resistant to theft and vandalism than protruding panel assemblies, which are a common target in public spaces.
• Aesthetic integration: The clean, uninterrupted pole profile suits urban design schemes where traditional solar panels would look industrial or out of place.
• Consistent energy generation: Because cells face multiple compass directions, energy output is more consistent across different times of day and does not drop as sharply when the panel angle is suboptimal relative to the sun.

Limitations and Practical Considerations

Solar Wrapped Poles are not universally superior. Their energy output per dollar of installed cost is typically 15 to 25% lower than an equivalently sized flat-panel system in the same location, because the cells on the shaded side of the pole generate little to no power at any given time. They are best suited for locations where aesthetics, wind load, or vandalism concerns outweigh the goal of maximizing raw energy yield per fixture.

Flexible Solar Panel Technology and Its Role in Modern Pole Lighting

The Flexible Solar Panel is the core enabling technology behind both Solar Wrapped Poles and a growing range of portable and semi-permanent outdoor lighting systems. Understanding its properties helps specify the right product for each application.

What Makes a Solar Panel Flexible?

Conventional rigid solar panels use crystalline silicon cells mounted between glass and a rigid aluminum frame. A Flexible Solar Panel replaces the rigid substrate with a thin film of either monocrystalline silicon, CIGS (copper indium gallium selenide), or amorphous silicon deposited on a polymer or metal foil backing. The result is a panel that can conform to curved surfaces and has a thickness of only 2 to 4 millimeters, compared to 30 to 40 mm for standard rigid panels.

Performance Comparison: Flexible Versus Rigid Panels

Applications Beyond Pole Wrapping

The Flexible Solar Panel finds application far beyond Solar Wrapped Poles. In outdoor lighting, common uses include integration into patio pergola canopies, curved garden wall caps, boat dock handrails, and portable ground-stake pathway lights. The same technology underlies the foldable panels used in remote work-site temporary lighting rigs, where a 100-watt flexible panel weighing under 4 lbs can power an LED work light for a full night shift after a single day of solar charging.

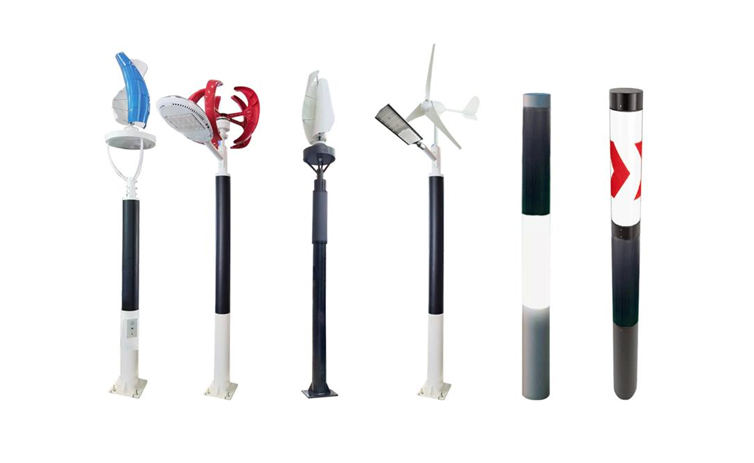

Cylinder Solar Pole: Design, Performance, and Installation

The Cylinder Solar Pole is a purpose-built outdoor lighting solution that combines the cylindrical steel pole structure with an integrated solar generation system in a single, factory-assembled unit. Unlike retrofit solar attachments or wrapped panel conversions, a true Cylinder Solar Pole is engineered from the ground up as a unified system, with the solar cells, battery, charge controller, and luminaire all specified to work together optimally.

Typical Specifications of a Cylinder Solar Pole System

A standard commercial-grade Cylinder Solar Pole in the 20-foot class typically includes the following integrated components:

• Pole body: 4 to 6 inch outer diameter galvanized steel cylinder, tapered or straight, with UV-stable powder coat finish
• Solar generation: 80 to 200W of flexible or semi-rigid photovoltaic cells integrated into the pole surface across 180 to 360 degrees of coverage angle
• Battery storage: 100 to 400 Wh lithium iron phosphate battery pack, rated for 3 to 5 days of autonomy (operation without sun) at full brightness
• Charge controller: MPPT (Maximum Power Point Tracking) type, which extracts up to 30% more energy from the panels compared to older PWM controllers under variable cloud conditions
• Luminaire: 30 to 80W LED module with adjustable beam angle (typically 60, 90, or 120 degrees), color temperature 3000K to 5700K selectable, CRI greater than 70
• Smart controls: Dusk-to-dawn sensor, motion-activated dimming (100% at motion, 30 to 50% in standby), and optional 4G/NB-IoT remote monitoring

Site Selection and Installation Requirements

Proper site selection is critical for Cylinder Solar Pole performance. The pole should receive a minimum of 4 peak sun hours per day (PSH) to sustain nightly operation, though 5 to 6 PSH is recommended for northern latitudes above 45 degrees. Obstructions such as buildings, tree canopies, or adjacent structures casting shade on the pole for more than 2 hours during the peak generation window (10am to 3pm solar time) will substantially reduce battery state of charge and may cause premature deep discharge.

Foundation requirements for a 20-foot Cylinder Solar Pole typically call for a concrete pier 18 to 24 inches in diameter and 4 to 5 feet deep, with four anchor bolts on a bolt circle of 8 to 12 inches. Soil bearing capacity should be verified before installation, particularly in clay or fill soils where uplift resistance may be inadequate.

Cost and Payback Analysis

A fully installed Cylinder Solar Pole in the 20-foot residential or commercial class ranges from $2,500 to $6,000 per unit installed, compared to $800 to $2,500 for a conventional grid-tied steel pole and LED fixture (excluding electrical trenching and connection costs). Electrical trenching for a grid-tied installation adds $10 to $30 per linear foot, meaning that any site where the nearest grid connection is more than 150 to 300 feet away often reaches cost parity with solar at or before the initial installation.

Operating cost savings are also significant: grid-tied street lights typically consume 400 to 1,200 kWh per pole per year at current energy prices, while a Cylinder Solar Pole has zero ongoing energy cost and minimal maintenance (panel cleaning once or twice per year, battery replacement after 10 to 15 years at approximately $300 to $600 per pole).

Solar Lights for Patio Deck: Selecting the Right Post Height and System

Among the most accessible applications for solar pole lighting, solar lights for patio deck installations represent a rapidly growing segment driven by homeowner interest in eliminating electrical work while still achieving a well-lit outdoor living space. The selection criteria for residential patio and deck lighting differ meaningfully from municipal or commercial applications.

Optimal Height for Patio and Deck Lighting Posts

For a typical residential deck or patio, post-mounted solar lights perform best at heights between 6 and 10 feet. Below 6 feet, the light source sits close to eye level, causing glare and shadow interference with seating areas. Above 10 feet, a single residential-grade solar fixture rarely produces enough lumens to maintain adequate foot-candle levels across a standard 200 to 400 square foot patio.

The most effective patio solar lighting layouts combine post heights strategically:

• 8-foot perimeter posts: Mounted at the corners and midpoints of the deck railing for general ambient light
• 4 to 6-foot path or step lights: Low bollard-style solar units along walkways, steps, and planting bed borders
• 12-foot freestanding poles: One or two centrally placed, higher-output solar poles for task lighting over dining or cooking areas

What to Look for in Solar Lights for Patio Deck Applications

Not all solar patio lights are created equal. The most common complaint from homeowners is that lights dim significantly or go out entirely by midnight on shorter winter days. The following specifications indicate a quality product capable of reliable all-night operation:

• Panel wattage of at least 5W for a light consuming 3W per hour (provides meaningful margin for cloudy days)
• Battery capacity of 2,000 mAh or greater at 3.7V for compact units, or 10,000 mAh and above for post-top units expected to run 10 to 12 hours
• IP65 or higher ingress protection rating to resist rain, humidity, and condensation in outdoor deck environments
• Separate solar panel and light head on a short cable: allows orienting the panel toward the south while the light faces downward, dramatically improving winter performance in northern climates
• Lumen output of 300 to 800 lumens for post-mounted patio units; below 200 lumens is decorative only and insufficient for safe movement around the deck

Installation Tips for Maximum Solar Performance on Decks

Many homeowners unknowingly install solar deck lights in locations that guarantee underperformance. The solar panel on a patio post light must receive direct unshaded sunlight for at least 6 hours per day to fully charge the battery during a typical summer day. Deck overhangs, pergola roofing, tree branches, and nearby structures are the most common obstacles. Even partial shading, where a shadow covers just 20% of the panel surface, can reduce output by 40 to 60% due to the series-circuit architecture of most small solar panels.

When full sun is not available at the post location, consider a split-panel design: mount the solar panel on a south-facing wall or fence post where sun is available, and run the low-voltage DC cable to the light head at the deck post. Cable runs of up to 15 feet at 3.7V to 6V with appropriate wire gauge (22 to 20 AWG) introduce negligible voltage drop and allow complete freedom in locating the light independently of the panel.

Comparing Light Pole Types: A Practical Decision Guide

With so many pole types, mounting heights, and energy systems available, choosing the right solution requires matching the product category to the application requirements. The following comparison framework addresses the most common decision points.

Codes, Standards, and Permitting for Light Pole Installations

Any permanent light pole installation is subject to local building codes, electrical standards, and potentially zoning ordinances. The following standards are the most commonly referenced in the United States and represent a baseline that most jurisdictions adopt or reference:

Key Standards to Know

• AASHTO LTS-6: Standard Specifications for Structural Supports for Highway Signs, Luminaires, and Traffic Signals. This governs wind load design for Steel Street Light Poles on public rights of way.
• ANSI/NEMA SL-1 and SL-2: Governs luminaire mounting heights and arm configurations for street lighting.
• IES RP-8: The Illuminating Engineering Society's Roadway Lighting standard, which provides mounting height and spacing recommendations for each road classification.
• NEC Article 410: National Electrical Code requirements for luminaire installation, grounding, and wiring methods relevant to grid-connected poles.
• Dark sky ordinances: Over 200 US cities and counties have adopted International Dark Sky Association (IDA) model lighting ordinances that cap mounting heights, require full-cutoff fixtures, and restrict upward light emissions. Check local requirements before specifying any pole above 25 feet in residential zones.

When a Permit Is Required

A building permit is typically required for any pole with a foundation (direct burial or anchor base) that will be a permanent structure. The threshold varies by jurisdiction, but a common rule is: any structure taller than 6 feet and attached to the ground requires a permit. Solar patio deck lights on removable stakes or post caps generally do not require permits. Cylinder Solar Poles, Solar Wrapped Poles, and Steel Street Light Poles on permanent foundations almost always do.

Frequently Asked Questions

1. What is the standard height for a residential street lamp?

The standard height lamp post for residential streets is typically 20 to 25 feet (6 to 7.6 meters). This range balances adequate illumination for a two-lane residential road with acceptable glare control for adjacent homes. Some older neighborhoods have poles as short as 15 feet, while newer suburban developments commonly use 20-foot steel poles with LED cobra-head or shoebox fixtures.

2. How tall is a light pole in a parking lot?

Parking lot light poles are most commonly 20 to 30 feet tall, with 25 feet being the most frequently specified height for standard surface lots. Taller poles of 30 to 35 feet are used in large lots where minimizing the total number of poles is a priority, as each fixture covers a larger area. Shorter poles of 15 to 20 feet are sometimes used in small lots or covered structures where overhead clearance limits height.

3. What is the difference between a Solar Wrapped Pole and a Cylinder Solar Pole?

A Solar Wrapped Pole is a conventional steel street light pole onto which flexible photovoltaic cells have been laminated or wrapped around the exterior surface. A Cylinder Solar Pole is a purpose-designed system where the cylindrical form, solar cells, battery, charge controller, and LED fixture are engineered and factory-assembled as a single product. Cylinder Solar Poles tend to have better system optimization and warranties, while Solar Wrapped Poles offer more flexibility in adapting existing pole stock to solar generation.

4. How does a Flexible Solar Panel differ from a rigid panel in outdoor lighting?

A Flexible Solar Panel uses thin-film or encapsulated monocrystalline cells on a polymer backing, enabling it to conform to curved surfaces like pole cylinders. Rigid panels use glass-encapsulated cells in an aluminum frame and must be mounted flat. Flexible panels are 60 to 80% lighter and add minimal wind load, making them essential for pole-integrated solar applications. However, they typically have a 5 to 10-year shorter service life than rigid glass-faced panels and cost more per watt of capacity.

5. What height should solar lights for patio deck be mounted at?

Solar lights for patio deck applications perform best when post-mounted at 7 to 9 feet for general ambient lighting. At this height, the light source clears typical adult eye level (avoiding glare) while remaining low enough for a compact residential solar fixture to maintain useful foot-candle levels across the deck surface. Step and pathway bollard lights are typically 18 to 36 inches tall and serve a separate task of marking level changes and edges rather than providing area illumination.

6. How deep must a steel street light pole be buried?

The standard depth for direct burial Steel Street Light Poles follows the formula: 10% of total pole length plus 2 feet. For a 30-foot pole, this means a burial depth of 5 feet. For anchor-base installations, the concrete foundation depth is typically specified by a structural engineer based on soil conditions and wind load requirements, but commonly ranges from 3.5 to 5 feet deep for poles up to 35 feet.

7. Can a Cylinder Solar Pole operate in cloudy climates?

Yes, but battery autonomy is the key design variable. A well-specified Cylinder Solar Pole in a climate averaging 3 peak sun hours per day (typical of northern Europe or the US Pacific Northwest in winter) can still operate reliably if the battery pack provides 3 to 5 days of autonomy at full brightness. Systems with smart dimming reduce energy draw by 50 to 70% during low-traffic periods, extending runtime substantially. Installers in cloudy regions should specify larger battery banks and consider tilt-adjustable panel sections to capture maximum winter sun angle.

8. What is the light post height for highway or high-mast applications?

Highway and high-mast light poles range from 40 to 100 feet or more in height. Standard high-mast poles at highway interchanges are typically 60 to 80 feet tall and carry multiple luminaire heads (4 to 12 fixtures) on a ring lowered by a winch for maintenance. This approach dramatically reduces the number of poles needed to illuminate a large interchange area compared to standard roadway poles, lowering both infrastructure cost and maintenance access requirements.

9. Do Solar Wrapped Poles require any electrical connection to the grid?

No. Solar Wrapped Poles are designed as fully off-grid systems. They generate, store, and consume electricity entirely within the pole assembly, requiring no connection to the utility grid. This is one of their primary advantages in new development, rural, and remote applications where grid extension costs are high. Some installations include a small hardwired backup connection as a redundancy measure, but this is an option rather than a requirement and is not needed in most deployments.

10. How do I choose between a 20-foot and 30-foot steel street light pole for a parking lot?

The primary decision factor is the number of poles you want in the lot. A 30-foot pole with a 150W LED fixture typically illuminates a coverage area of 90 to 120 foot diameter, while a 20-foot pole covers approximately 50 to 70 feet under equivalent fixture conditions. Fewer, taller poles reduce foundation and electrical circuit costs but require higher-output fixtures to maintain foot-candle targets. If the lot has trees or canopy obstructions that block taller poles, or if local codes cap height at 25 feet, 20-foot poles become the practical choice despite requiring more units.

Sekilas tentang Ketinggian Tiang Lampu, Jenis Tiang Lampu, dan Orientasi Panel Surya

Tiang lampu berkisar dari 3 meter (10 kaki) untuk taman perumahan dan aplikasi jalur hingga 40 meter (130 kaki) atau lebih untuk stadion tiang tinggi dan instalasi persimpangan jalan raya. Tiang lampu jalan standar biasanya berukuran 8 hingga 12 meter (26 hingga 40 kaki) untuk jalan perumahan dan arteri, sedangkan tiang tempat parkir berukuran 6 hingga 10 meter (20 hingga 33 kaki). Memahami ketinggian yang benar untuk setiap penerapan sangat penting sebelum pengadaan karena ketinggian tiang secara langsung menentukan tingkat penerangan di tanah, jumlah tiang yang dibutuhkan, dan spesifikasi pondasi yang diperlukan untuk menahan beban angin pada ketinggian tertentu.

Untuk Tiang Surya yang dipasang a Panel Surya di samping atau di atas perlengkapan pencahayaan, sudut optimal untuk panel surya di benua Amerika Serikat berkisar antara sekitar 25 derajat di Florida (garis lintang 25 hingga 30 derajat Utara) hingga 47 derajat di Montana dan Dakota Utara (lintang 45 hingga 49 derajat Utara). Arahnya benar ke selatan di Belahan Bumi Utara untuk instalasi dengan kemiringan tetap. Untuk kode pos tertentu di Amerika Serikat, kalkulator PVWatts National Renewable Energy Laboratory (NREL) menyediakan sumber daya surya yang tepat dan sudut kemiringan optimal untuk lokasi tersebut, sehingga menghilangkan dugaan dari spesifikasi Panel Surya pada Tiang Surya.

Panduan ini mencakup semua topik ini secara rinci: tinggi tiang lampu standar berdasarkan aplikasi, jenis utama tiang lampu dan perbedaan tekniknya, cara kerja Tiang Surya sebagai sistem terintegrasi, cara menentukan arah panel surya yang benar berdasarkan kode pos, dan cara menghitung sudut optimal panel surya untuk menghasilkan energi tahunan maksimum.

Seberapa Tinggi Tiang Lampu: Ketinggian Standar berdasarkan Aplikasi

Pertanyaan tentang seberapa tinggi tiang lampu tidak dapat dijawab dengan satu angka karena ketinggian pemasangan yang benar bergantung pada penerapannya: tingkat target iluminasi di lapangan, jarak antar tiang, lebar area yang diterangi, dan distribusi fotometrik luminer yang dipasang. Setiap kombinasi variabel ini menghasilkan ketinggian tiang optimal unik yang menyeimbangkan cakupan, keseragaman, dan kontrol silau.

Penerangan Jalan dan Jalur Perumahan

Penerangan jalan lingkungan perumahan menggunakan ketinggian tiang terpendek dari semua aplikasi jalan umum. Tiang lampu jalan perumahan standar di Amerika Serikat dan Eropa biasanya 5 hingga 8 meter (16 hingga 26 kaki) tinggi, dengan 6 meter merupakan ketinggian yang paling banyak ditentukan untuk jalan perumahan standar dengan lebar jalur lalu lintas 6 hingga 8 meter. Pada ketinggian ini, luminer jalan LED standar dengan distribusi fotometrik tipe II atau tipe III memberikan penerangan yang memadai pada jalur lalu lintas dan jalan setapak yang berdekatan dengan jarak tiang 25 hingga 35 meter.

Penerangan khusus jalur dan pejalan kaki biasanya menggunakan tiang yang lebih pendek 3 hingga 5 meter (10 hingga 16 kaki) , karena target penerangan untuk area pejalan kaki lebih rendah dibandingkan untuk jalur lalu lintas kendaraan dan karena ketinggian pemasangan yang lebih rendah memberikan lingkungan visual yang lebih intim dan berskala manusia yang sesuai untuk taman, plaza, dan taman perumahan. Perlengkapan tiang atas bergaya bollard dalam kisaran ketinggian 0,6 hingga 1,2 meter menentukan ujung terendah dari kategori penerangan jalur dan digunakan terutama untuk demarkasi tepi daripada penerangan umum.

Penerangan Jalan Komersial dan Arteri

Jalan-jalan komersial, jalan-jalan arteri, dan jalan-jalan kolektor perkotaan memerlukan ketinggian pemasangan yang lebih tinggi dibandingkan jalan-jalan pemukiman untuk memberikan pencahayaan yang cukup di seluruh jalur lalu lintas yang lebih luas dan untuk mempertahankan rasio keseragaman yang dapat diterima di berbagai jalur perjalanan. Ketinggian pemasangan standar untuk penerangan jalan komersial dan jalan arteri adalah 8 hingga 12 meter (26 hingga 40 kaki) , dengan 10 meter merupakan ketinggian yang paling umum ditentukan untuk jalan arteri dua jalur dengan lebar jalur lalu lintas 10 hingga 14 meter.

Untuk jalan raya terbagi dan jalan jalur ganda dimana tiang ditempatkan di median tengah dan harus menerangi lalu lintas di kedua arah dari satu tiang, ketinggian pemasangan standar ditingkatkan menjadi 12 hingga 14 meter (40 hingga 46 kaki) dengan konfigurasi braket lengan ganda yang memanjangkan luminer ke setiap jalur lalu lintas. Konfigurasi ini mengurangi jumlah tiang total untuk ruas jalan yang terbagi sekitar 40% dibandingkan dengan pemasangan satu lengan di tepi jalan, sehingga secara signifikan mengurangi biaya pemasangan.

Tempat Parkir dan Penerangan Area

Tiang lampu tempat parkir biasanya 6 hingga 10 meter (20 hingga 33 kaki) tinggi, dengan ketinggian spesifik yang dipilih berdasarkan tata letak tempat parkir, tingkat penerangan yang diperlukan (biasanya 10 hingga 50 foot-candle pada tingkatan tergantung pada persyaratan keamanan), dan distribusi fotometrik luminer. Ketinggian pemasangan yang lebih rendah (6 hingga 7 meter) biasa terjadi di area parkir perumahan di mana meminimalkan tumpahan cahaya ke properti yang berdekatan merupakan prioritas desain. Ketinggian pemasangan yang lebih tinggi (8 hingga 10 meter) digunakan di area parkir komersial dan ritel di mana jarak antar tiang lebih lebar diinginkan untuk mengurangi jumlah tiang dan pondasi di lahan yang luas.

Olahraga dan Pencahayaan Tiang Tinggi

Tiang penerangan lapangan olah raga untuk rekreasi masyarakat dan fasilitas sekolah berkisar dari 12 hingga 20 meter (40 hingga 65 kaki) untuk mencapai ketinggian pemasangan yang diperlukan untuk tingkat pencahayaan tingkat profesional di lapangan permainan tanpa silau berlebihan pada pemain yang melihat ke arah luminer. Fasilitas olahraga tingkat profesional dan stadion menggunakan struktur menara khusus di 20 hingga 45 meter (65 hingga 150 kaki) tergantung pada olahraga dan tingkat pencahayaan yang diperlukan (hingga 2.000 lux untuk liputan televisi berkualitas siaran dari acara-acara besar).

Tiang penerangan tiang tinggi untuk persimpangan jalan raya, fasilitas pelabuhan, apron bandara, dan pekarangan industri besar berkisar dari 20 hingga 40 meter (65 hingga 130 kaki) tingginya, dengan rakitan cincin luminer yang terdiri dari 6 hingga 20 luminer per tiang yang bersama-sama menerangi area seluas hingga 30.000 meter persegi dari satu lokasi tiang.

Referensi Cepat Ketinggian Tiang Lampu

Jenis Tiang Lampu: Klasifikasi Praktis

Jenis tiang lampu yang digunakan saat ini berkisar dari desain besi cor dekoratif tradisional hingga struktur baja dan aluminium rekayasa modern, masing-masing disesuaikan dengan kebutuhan estetika, struktural, dan fungsional yang berbeda. Memahami jenis tiang lampu utama memungkinkan penentu, pemerintah kota, dan pemilik properti untuk menyesuaikan jenis tiang dengan persyaratan aplikasi daripada memilih opsi yang paling umum atau berbiaya terendah.

Tiang Baja Lurus atau Aluminium Meruncing

Tiang lampu utilitas standar untuk sebagian besar aplikasi penerangan jalan dan parkir modern adalah tiang baja atau aluminium yang meruncing lurus. Tiang-tiang ini dibuat dengan menggulung dan mengelas pelat baja (untuk model baja galvanis) atau mengekstrusi billet aluminium (untuk model aluminium) menjadi lancip berbentuk kerucut yang mengurangi dari diameter dasar yang lebih besar ke diameter ujung yang lebih kecil. Taper meningkatkan efisiensi struktur dengan mengkonsentrasikan material yang tegangan lenturnya paling tinggi (di bagian dasar) dan mereduksi material yang tegangannya paling rendah (di bagian ujung).

Tiang tirus baja galvanis adalah jenis tiang lampu yang paling banyak digunakan secara global karena memberikan kinerja struktural yang sangat baik dengan biaya material terendah per meter tingginya. Galvanisasi hot-dip sesuai ASTM A123 menghasilkan lapisan seng berukuran 85 hingga 140 mikron yang melindungi baja di bawahnya selama 20 hingga 30 tahun di sebagian besar kondisi atmosfer. sebelum pelapisan ulang diperlukan. Tiang aluminium runcing harganya sekitar 30% hingga 50% lebih mahal dibandingkan tiang baja sejenis, namun tidak memerlukan perawatan permukaan dan tahan terhadap korosi tanpa batas waktu di semua lingkungan kecuali lingkungan industri dan kelautan yang paling agresif, menjadikannya pilihan utama untuk instalasi di pantai.

Tiang Lampu Hias dan Warisan

Tiang lampu hias digunakan di distrik bersejarah, pusat kota, jalan perbelanjaan, alun-alun, taman, dan instalasi apa pun yang tiang lampunya sendiri harus berkontribusi pada karakter estetika lingkungan daripada hanya menjadi struktur utilitarian. Bahan utama yang digunakan pada tiang lampu jenis dekoratif dan warisan adalah:

• Besi cor: Bahan tiang lampu tradisional yang digunakan pada penerangan jalan era Victoria dan Edwardian yang masih direproduksi untuk proyek konservasi warisan budaya dan instalasi baru yang memerlukan tampilan kuno yang autentik. Tiang lampu besi cor sangat berat (biasanya 200 hingga 600 kg untuk tiang standar 4 meter) dan memerlukan perawatan pengecatan rutin untuk mencegah karat, namun memberikan karakter visual yang tidak dapat ditiru oleh material modern. Mereka tahan terhadap dampak kerusakan yang dapat merusak tiang baja atau aluminium.
• Aluminium cor: Tiang lampu dekoratif modern meniru profil visual desain besi cor tradisional dari aluminium cor, yang jauh lebih ringan (kira-kira sepertiga dari berat besi cor), tahan terhadap korosi tanpa pengecatan, dan tersedia dalam warna lapisan bubuk apa pun untuk fleksibilitas desain. Tiang lampu hias aluminium cor adalah pilihan dominan untuk instalasi penerangan jalan dekoratif baru karena memberikan estetika warisan dengan sifat material modern.
• Polimer yang diperkuat fiberglass (FRP): Tiang lampu hias FRP digunakan di pesisir, pabrik kimia, dan lingkungan korosif lainnya yang bahkan aluminium memerlukan perawatan yang tidak dapat diterima, dan dalam aplikasi di mana tidak ada komponen logam yang dapat ditoleransi. Tiang FRP dapat diproduksi dalam berbagai warna dan tekstur permukaan dan tidak memiliki risiko korosi di lingkungan atmosfer apa pun.

Tiang Beton Berputar

Tiang beton pintal adalah kategori utama jenis tiang lampu yang digunakan di pasar berkembang dan beberapa aplikasi jalan raya dengan lalu lintas tinggi di pasar maju di mana biayanya yang sangat rendah dan tidak memerlukan perawatan apa pun melebihi kerugiannya karena kelas berat dan fleksibilitas estetika yang terbatas. Tiang beton pintal pratekan dibuat dengan menuangkan beton ke dalam cetakan silinder berputar yang menggunakan gaya sentrifugal untuk mengkonsolidasikan campuran di sekitar inti kawat baja pratekan. Tiang yang dihasilkan kuat, tahan lama, dan tidak memerlukan perawatan permukaan, namun sangat berat, sulit diangkut ke lokasi terpencil, dan tidak dapat dilapisi bubuk atau mudah dimodifikasi setelah pembuatan.

Tiang Baja Oktagonal dan Bulat untuk Aplikasi Komersial

Untuk tempat parkir, properti komersial, dan fasilitas industri ringan yang mengutamakan kinerja struktural moderat dan biaya kompetitif, tiang baja lurus segi delapan banyak digunakan. Penampang delapan sisi memberikan ketahanan yang lebih baik terhadap getaran yang disebabkan oleh angin daripada penampang melingkar dengan ketebalan dinding yang setara, karena geometri segi delapan memecah pelepasan pusaran yang menyebabkan kutub melingkar berosilasi pada kecepatan angin tertentu (sebuah fenomena yang disebut resonansi pusaran Karman yang menyebabkan kegagalan kelelahan pada instalasi tiang melingkar di daerah berangin kencang).

Jenis Tiang Lampu: Tabel Perbandingan

Tiang Surya: Cara Kerja Penerangan Tenaga Surya Terintegrasi

Tiang Surya menggabungkan fungsi struktural tiang lampu konvensional dengan Panel Surya terintegrasi yang menghasilkan energi listrik untuk menyalakan luminer, sistem baterai yang menyimpan energi yang dikumpulkan selama siang hari untuk digunakan pada malam hari, dan pengontrol cerdas yang mengelola aliran energi antara Panel Surya, baterai, dan luminer untuk memaksimalkan jam pencahayaan yang dapat diandalkan terlepas dari variasi harian dalam penyinaran matahari.

Komponen Inti Sistem Kutub Surya

Setiap sistem Tiang Tenaga Surya mengintegrasikan komponen-komponen berikut, dan spesifikasi setiap komponen menentukan keandalan, otonomi sistem (berapa hari berawan berturut-turut sistem dapat beroperasi tanpa mengisi ulang), dan total biaya:

• Panel Surya: Modul fotovoltaik yang mengubah sinar matahari menjadi energi listrik DC. Panel silikon monokristalin dengan efisiensi 20% hingga 23% merupakan spesifikasi standar untuk aplikasi Tiang Surya karena efisiensinya yang lebih tinggi per satuan luas memungkinkan dimensi panel lebih kecil untuk keluaran daya tertentu, sehingga mengurangi beban angin pada tiang dan meningkatkan proporsi visual Panel Surya relatif terhadap tinggi tiang. Peringkat daya panel untuk Tiang Surya berkisar dari 30 watt untuk tiang penerangan jalur kecil hingga 400 watt atau lebih untuk Tiang Surya penerangan jalan berdaya tinggi.
• Sistem penyimpanan baterai: Menyimpan energi listrik yang dihasilkan oleh Panel Surya untuk digunakan pada malam hari dan saat mendung. Baterai litium besi fosfat (LiFePO4) adalah standar saat ini untuk aplikasi Tiang Surya karena masa pakainya yang panjang (2.000 hingga 4.000 siklus pengisian-pengosongan penuh, mewakili siklus harian 5 hingga 11 tahun), stabilitas termal, dan kepadatan energi yang tinggi. Baterai timbal-asam masih digunakan dalam aplikasi yang sensitif terhadap biaya namun memerlukan penggantian lebih sering (biasanya setiap 2 hingga 4 tahun) dan memiliki masa pakai yang jauh lebih rendah.
• Luminer LED: Perangkat keluaran cahaya, hampir secara universal menggunakan LED pada instalasi Tiang Surya baru karena efisiensi cahaya LED yang tinggi (biasanya 130 hingga 180 lumen per watt untuk luminer jalan dan area) meminimalkan Panel Surya dan ukuran baterai yang diperlukan untuk tingkat pencahayaan tertentu, yang secara langsung mengurangi biaya modal dari sistem Tiang Surya yang lengkap.
• Pengontrol biaya: Perangkat elektronik yang mengelola pengisian daya baterai dari Panel Surya, mencegah pengisian berlebih dan pengosongan berlebih, dan dalam sistem modern mengontrol peredupan adaptif luminer LED berdasarkan sisa daya baterai, waktu malam, dan masukan deteksi gerakan untuk memaksimalkan otonomi sistem selama periode berkurangnya masukan tenaga surya.

Keuntungan Tiang Surya Dibandingkan Penerangan yang Terhubung ke Jaringan

• Tidak diperlukan koneksi jaringan: Tiang Tenaga Surya menghilangkan biaya sipil pembuatan parit untuk kabel listrik bawah tanah, yang biasanya mewakili 40% hingga 60% dari total biaya pemasangan sistem penerangan konvensional yang terhubung ke jaringan listrik. Untuk pemasangan di lokasi terpencil, di sepanjang jalur jalan baru di mana tidak ada infrastruktur kelistrikan, atau di lokasi di mana biaya sambungan jaringan listrik sangat tinggi, penghapusan biaya sipil ini menjadikan Tiang Tenaga Surya kompetitif secara ekonomi atau lebih unggul daripada alternatif yang tersambung ke jaringan listrik.
• Nol biaya listrik berkelanjutan: Setelah periode pemulihan biaya modal, Tiang Surya beroperasi tanpa biaya energi listrik, karena Panel Surya menghasilkan semua energi listrik yang dibutuhkan dari radiasi matahari bebas. Bagi kota-kota di pasar dengan tarif listrik yang tinggi, penghematan biaya yang berkelanjutan ini merupakan keuntungan finansial yang signifikan selama masa pakai instalasi Tiang Surya selama 15 hingga 25 tahun.
• Penerapan cepat: Instalasi Tiang Tenaga Surya dapat diselesaikan secara signifikan lebih cepat dibandingkan instalasi yang terhubung ke jaringan listrik karena tidak ada ketergantungan pada ketersediaan utilitas listrik untuk menyediakan sambungan jaringan listrik. Keuntungan ini sangat penting untuk penerapan penerangan darurat, penerangan acara sementara, dan infrastruktur pembangunan baru yang harus beroperasi sebelum infrastruktur jaringan listrik permanen dibangun.

Keterbatasan dan Kendala Desain Tiang Surya

• Sumber daya surya yang bergantung pada lokasi: Tiang Tenaga Surya memberikan kinerja yang andal di lokasi dengan radiasi matahari yang memadai (jam puncak matahari tahunan di atas 4 jam per hari), namun keandalannya menjadi masalah di garis lintang utara (di atas 55 derajat Utara) selama bulan-bulan musim dingin ketika jam puncak matahari bisa turun di bawah 1 hingga 2 jam per hari untuk waktu yang lama. Di lokasi-lokasi ini, Panel Surya dan sistem baterai yang sangat besar diperlukan untuk pengoperasian musim dingin yang andal, yang secara signifikan meningkatkan biaya modal dan berpotensi menjadikan alternatif yang terhubung ke jaringan listrik menjadi lebih ekonomis.
• Sensitivitas bayangan: Panel Surya pada Tiang Surya dipasang pada ketinggian dan orientasi tetap dan tidak dapat diubah posisinya jika lokasinya ternaungi oleh pepohonan, bangunan baru, atau struktur lain setelah pemasangan. Bahkan peneduh sebagian dari Panel Surya dapat mengurangi keluaran energinya secara drastis, karena sebagian besar konfigurasi Panel Surya standar menggunakan dioda bypass yang menyebabkan sel-sel yang diarsir terputus secara efektif, sehingga mengurangi keluaran panel lebih dari yang disarankan oleh proporsi area yang diarsir saja.
• Biaya penggantian baterai: Berbeda dengan luminer yang tersambung ke jaringan listrik yang hanya memerlukan perawatan lampu dan driver, sistem Tiang Surya memerlukan penggantian baterai setiap 5 hingga 10 tahun tergantung pada kimia baterai dan kedalaman siklus pelepasan. Biaya penggantian baterai ini harus diperhitungkan dalam total perbandingan biaya siklus hidup antara Tiang Tenaga Surya dan alternatif yang terhubung ke jaringan listrik.

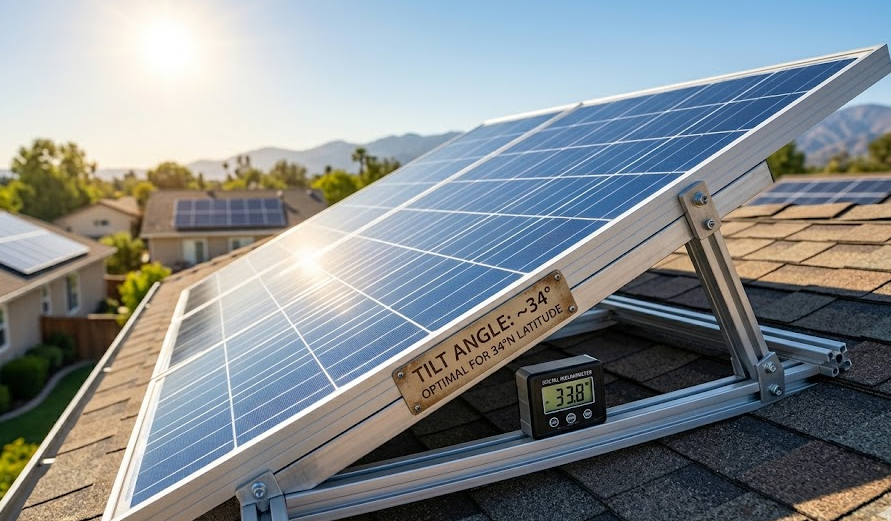

Sudut Optimal untuk Panel Surya: Fisika dan Aturan Praktis

Sudut optimal untuk panel surya adalah sudut kemiringan (diukur dari horizontal) di mana Panel Surya dengan kemiringan tetap menangkap total radiasi matahari maksimum selama setahun penuh untuk lokasi geografis tertentu. Sudut ini ditentukan oleh garis lintang instalasi dan variasi deklinasi matahari sepanjang tahun.

Mengapa Latitude Menentukan Sudut Optimal untuk Panel Surya

Ketinggian matahari di langit pada siang hari (saat matahari berada pada posisi tertinggi di langit dan di titik selatan di Belahan Bumi Utara) bervariasi menurut garis lintang pengamat dan musim. Di ekuator (garis lintang 0 derajat), matahari melintas tepat di atas kepala pada siang hari saat ekuinoks. Pada garis lintang 45 derajat Utara (perkiraan garis lintang Minneapolis, Minnesota, atau Milan, Italia), matahari berada 45 derajat di atas cakrawala pada siang hari selama ekuinoks, dan lebih rendah di musim dingin, lebih tinggi di musim panas.

Panel Surya dengan kemiringan tetap menangkap radiasi matahari maksimum ketika diorientasikan tegak lurus terhadap sinar matahari. Karena sudut elevasi rata-rata matahari sepanjang tahun sama dengan komplemen garis lintang (90 derajat dikurangi garis lintang), sudut optimal untuk panel surya di lokasi tertentu kira-kira sama dengan sudut garis lintang setempat. Pada garis lintang 35 derajat Utara (kira-kira garis lintang Los Angeles, California, atau Tokyo, Jepang), sudut kemiringan tahunan optimal adalah sekitar 33 hingga 37 derajat. Pada garis lintang 51 derajat Utara (kira-kira garis lintang London, Inggris, atau Calgary, Kanada), sudut kemiringan tahunan optimal adalah sekitar 49 hingga 53 derajat.

Perhitungan Sudut Optimal yang Tepat untuk Maksimalisasi Hasil Tahunan

Data penelitian dan simulasi dari NREL dan alat PVWatts memastikan bahwa hubungan empiris antara garis lintang dan sudut kemiringan optimal untuk memaksimalkan hasil tahunan di sebagian besar lokasi mengikuti pola berikut:

• Untuk garis lintang antara 0 dan 25 derajat: Sudut kemiringan optimal sama dengan sekitar 0,87 kali garis lintang ditambah 3,1 derajat. Pada garis lintang 20 derajat, kemiringan ini memberikan kemiringan optimal sekitar 20,5 derajat.
• Untuk garis lintang antara 25 dan 50 derajat: Sudut kemiringan optimal sama dengan garis lintang ditambah 2 hingga 5 derajat. Pada garis lintang 40 derajat, kemiringan optimal kira-kira 42 hingga 45 derajat.
• Untuk garis lintang di atas 50 derajat: Sudut kemiringan tahunan yang optimal biasanya berkisar antara 50 hingga 55 derajat, meskipun strategi pengoptimalan musiman yang meningkatkan kemiringan di musim dingin dan menurun di musim panas dapat meningkatkan hasil tahunan melebihi sudut optimal tetap di lokasi lintang tinggi ini.

Hukuman hasil karena menyimpang dari sudut optimal plus atau minus 5 derajat biasanya hanya 1% hingga 3% dari hasil tahunan , yang berarti bahwa kendala praktis seperti kenyamanan struktural, estetika, atau kebutuhan braket sudut tetap pada Tiang Surya dapat diakomodasi tanpa mengorbankan produksi energi yang signifikan. Penalti hasil menjadi lebih signifikan untuk penyimpangan yang lebih besar dari 10 hingga 15 derajat dari nilai optimal, khususnya untuk panel yang menghadap ke selatan di Belahan Bumi Utara di mana penyimpangan 20 derajat dari kemiringan optimal akan mengurangi hasil tahunan sebesar 5% hingga 10%.

Sudut Kemiringan Tahunan Optimal menurut Wilayah AS

Panel Surya Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Menemukan arah panel surya yang tepat berdasarkan kode pos untuk lokasi mana pun di Amerika Serikat memerlukan penggunaan salah satu alat analisis sumber daya surya yang tersedia untuk umum yang menghitung orientasi optimal dan perkiraan hasil energi tahunan untuk Panel Surya pada koordinat geografis tertentu. Alat yang paling resmi dan banyak digunakan adalah Kalkulator PVWatts NREL, yang tersedia gratis secara online dan menghitung perkiraan keluaran energi AC tahunan dan faktor kapasitas untuk sistem Panel Surya di lokasi mana pun di AS.

Cara Menggunakan PVWatt NREL untuk Arah Panel Surya dengan Kode Pos

1. Navigasikan ke Kalkulator PVWatts di pvwatts.nrel.gov dan masukkan kode pos atau alamat Anda di kolom pencarian lokasi. Alat ini akan mengidentifikasi stasiun data sumber daya surya terdekat dan memuat data radiasi matahari untuk lokasi Anda.
2. Masukkan kapasitas sistem Panel Surya yang Anda evaluasi (nilai watt-puncak DC panel atau susunannya). Untuk satu sistem Tiang Surya, dayanya mungkin 100 hingga 200 watt; untuk atap besar atau susunan yang dipasang di tanah, ukurannya bisa kilowatt atau megawatt.
3. Atur sudut kemiringan ke nilai yang sama dengan garis lintang Anda (perkiraan awal yang baik) dan atur azimuth ke 180 derajat (sebenarnya selatan di Belahan Bumi Utara). Perhatikan perkiraan keluaran energi tahunan yang ditampilkan.
4. Variasikan sudut kemiringannya dengan kelipatan 5 derajat di atas dan di bawah garis lintang Anda dan amati perubahan keluaran energi tahunan. Sudut kemiringan yang menghasilkan keluaran energi tahunan maksimum adalah sudut optimal spesifik lokasi Anda untuk panel surya.
5. Konfirmasikan arahnya benar ke selatan (azimuth 180 derajat dalam konvensi PVWatts), bukan magnet selatan. Perbedaan antara selatan sebenarnya dan selatan magnetis (deklinasi magnetis) berbeda-beda menurut lokasi: di Amerika Serikat bagian timur, utara magnetis kira-kira 10 hingga 15 derajat barat dari utara sebenarnya, yang berarti pembacaan kompas terhadap selatan harus dikoreksi untuk menemukan selatan sebenarnya.

Untuk sebagian besar lokasi di benua AS, hasil sudut kemiringan optimal PVWatt akan berada dalam kisaran 2 hingga 4 derajat dari garis lintang lokasi, sehingga menegaskan aturan praktis garis lintang-sama dengan kemiringan optimal sebagai titik awal praktis. Lokasi dengan tutupan awan yang signifikan pada musim tertentu (misalnya wilayah Barat Laut Pasifik dengan awan tebal pada musim dingin) mungkin menunjukkan nilai optimum yang sedikit berbeda dari aturan garis lintang sederhana karena sumber daya matahari tidak terdistribusi secara merata di empat musim.

Panel Surya Direction for Solar Poles: Practical Mounting Considerations

Saat memasang Panel Surya pada Tiang Surya, orientasi optimal yang dihitung dari PVWatt harus diterapkan pada desain braket yang dipasang di tiang. Namun, instalasi Tiang Surya memiliki kendala praktis tertentu yang terkadang mengubah nilai optimal teoritis:

• Pemuatan angin pada Panel Surya: Panel Surya yang dipasang pada sudut kemiringan pada tiang berfungsi sebagai layar angin, menghasilkan gaya lateral yang signifikan pada tiang yang meningkat seiring dengan luas panel dan sudut kemiringan. Pada garis lintang di atas 45 derajat, sudut kemiringan optimal 45 hingga 50 derajat menghasilkan beban angin yang lebih tinggi dibandingkan sudut kemiringan yang lebih rendah, sehingga mungkin memerlukan spesifikasi penampang tiang atau pondasi yang lebih kuat. Di zona berangin kencang, kemiringan praktis 10 hingga 15 derajat di bawah optimal teoritis dapat diterapkan untuk mengurangi beban angin ke tingkat yang dapat diterima, sehingga menghasilkan pengurangan kecil (2% hingga 5%) dalam hasil energi tahunan.
• Peneduh dari tiang atau lengan luminer: Struktur tiang itu sendiri dan lengan luminernya dapat menimbulkan bayangan pada Panel Surya pada waktu-waktu tertentu dalam sehari, khususnya pada pagi hari dan sore hari ketika matahari sedang rendah dan pada sudut yang membawa bayangan tiang melintasi panel. Penempatan panel pada tiang harus dievaluasi untuk self-shading pada sudut ekstrim matahari untuk garis lintang pemasangan untuk memastikan bahwa tidak ada shading signifikan yang terjadi selama jam-jam tengah hari dengan radiasi tinggi.
• Alinyemen orientasi jalan: Tiang Tenaga Surya yang dipasang di sepanjang jalan mungkin orientasinya dibatasi oleh alinyemen jalan, yang mungkin tidak tepat mengarah ke timur-barat. Panel Surya pada Tiang Surya di sepanjang jalan utara-selatan tidak dapat menghadap ke selatan tanpa menonjol ke jalan raya. Dalam kasus seperti ini, orientasi panel biasanya diatur ke sudut maksimum menghadap ke selatan yang dapat dicapai dalam batasan spasial instalasi.

Menentukan Tiang Surya untuk Proyek Penerangan Off-Grid: Mengukur Sistem Lengkap

Mengukur Tiang Tenaga Surya dengan tepat untuk penerangan di luar jaringan listrik memerlukan penghitungan kebutuhan energi sistem (dari peringkat daya luminer LED dan jam pengoperasian yang diperlukan per malam), energi matahari yang tersedia di lokasi, penyimpanan baterai yang diperlukan untuk otonomi yang diperlukan (jumlah hari mendung berturut-turut yang harus dilakukan sistem tanpa sinar matahari), dan area Panel Surya yang diperlukan untuk mengisi ulang baterai secara andal dalam kondisi matahari khas lokasi.

Langkah demi Langkah Ukuran Sistem Tiang Surya

1. Tentukan kebutuhan energi setiap malam: Lipat gandakan daya luminer LED dalam watt dengan jam pengoperasian yang diperlukan per malam. Luminer LED 60 watt yang beroperasi 12 jam per malam memerlukan energi 720 watt-jam (0,72 kWh) per malam.
2. Tentukan kapasitas baterai yang dibutuhkan: Lipat gandakan permintaan energi setiap malam dengan hari otonomi yang diperlukan (biasanya 3 hingga 5 hari untuk sebagian besar aplikasi Tiang Surya komersial) dan bagi dengan kedalaman pengosongan baterai (maksimum 80% untuk LiFePO4). Untuk otonomi 5 hari: 720 Wh x 5 hari dibagi 0,80 = dibutuhkan kapasitas baterai 4.500 Wh (4,5 kWh).
3. Tentukan kapasitas Panel Surya minimum: Panel Surya harus mengisi ulang baterai dari kondisi pengisian minimum (setelah 5 hari berawan berturut-turut pada contoh di atas) dalam jangka waktu yang wajar saat matahari kembali bersinar, sekaligus memasok energi pengoperasian harian. Dengan menggunakan rata-rata jam puncak matahari harian di lokasi tersebut dari PVWatt, bagi total kebutuhan energi harian (cadangan pengisian ditambah energi pengoperasian) dengan jam puncak sinar matahari untuk mendapatkan nilai watt-puncak panel minimum.
4. Terapkan margin desain: Tambahkan margin desain sebesar 20% hingga 30% ke ukuran panel minimum yang dihitung untuk memperhitungkan kekotoran panel, penurunan suhu, kehilangan kabel, dan inefisiensi pengontrol. Margin ini memastikan kinerja yang andal sepanjang umur desain sistem seiring dengan akumulasi faktor kerugian ini.

Pertanyaan yang Sering Diajukan

1. Berapa tinggi tiang lampu untuk standar jalan perumahan?

Tiang lampu jalan perumahan standar biasanya 5 hingga 8 meter (16 hingga 26 kaki) tinggi, dengan 6 meter merupakan ketinggian yang paling banyak ditentukan untuk jalan perumahan standar dengan lebar jalur tunggal 6 hingga 8 meter. Pada ketinggian ini, luminer jalan LED standar dengan distribusi fotometrik tipe II atau tipe III memberikan target penerangan untuk jalan perumahan (biasanya rata-rata penerangan yang dipertahankan 5 hingga 15 lux tergantung pada standar penerangan jalan yang berlaku) pada jarak tiang 25 hingga 35 meter.

2. Apa jenis tiang lampu utama yang digunakan di lingkungan perkotaan modern?

Jenis tiang lampu utama di lingkungan perkotaan modern adalah: tiang runcing baja galvanis untuk penerangan jalan umum (jenis yang paling banyak digunakan secara global karena kombinasi kinerja struktural dan biaya rendah); tiang runcing aluminium untuk instalasi pesisir dan premium yang memerlukan ketahanan terhadap korosi tanpa perawatan; tiang dekoratif aluminium cor untuk pusat kota, plaza, dan jalan perbelanjaan di mana estetika sama pentingnya dengan fungsi; Tiang komposit FRP untuk lingkungan yang agresif secara kimia; dan tiang beton pintal di pasar berkembang di mana pemeliharaan minimal dan biaya yang sangat rendah adalah pendorong utamanya. Tiang Surya mewakili kategori berkembang yang dapat dikonfigurasi dalam bentuk struktural apa pun dengan penambahan Panel Surya dan komponen baterai.

3. Berapa sudut optimal panel surya pada garis lintang 35 derajat Utara?

Pada garis lintang 35 derajat Utara (kira-kira Los Angeles, California; Dallas, Texas; atau Tokyo, Jepang), sudut optimal panel surya untuk menghasilkan energi tahunan maksimum adalah sekitar 33 hingga 37 derajat dari horizontal, yang mendekati tetapi sedikit di atas sudut garis lintang setempat. Kemiringan ini merupakan akibat dari asimetri antara jalur matahari musim panas dan musim dingin pada garis lintang ini: musim panas menghasilkan sudut matahari yang sangat tinggi dengan hari-hari yang panjang yang dapat ditangkap pada sudut kemiringan yang lebih rendah, sementara musim dingin menghasilkan sudut matahari yang rendah dengan hari-hari yang pendek yang memanfaatkan sudut kemiringan yang lebih tinggi, dan keseimbangan tahunan optimal berada sedikit di atas sudut garis lintang di lokasi-lokasi garis lintang tengah ini.

4. Bagaimana cara menemukan arah panel surya berdasarkan kode pos untuk lokasi spesifik saya?

Metode paling akurat untuk menemukan arah panel surya berdasarkan kode pos adalah dengan menggunakan Kalkulator NREL PVWatts di pvwatts.nrel.gov. Masukkan kode pos Anda, atur azimuth panel ke 180 derajat (sebenarnya selatan), variasikan sudut kemiringan dengan kelipatan 5 derajat, dan catat keluaran energi tahunan pada setiap kemiringan. Kemiringan yang menghasilkan keluaran tahunan maksimum adalah sudut optimal spesifik lokasi Anda untuk panel surya. Ingatlah bahwa azimuth PVWatts menggunakan utara sebenarnya sebagai nol, jadi 180 derajat sama dengan selatan sebenarnya. Selatan magnetik berbeda dari selatan sebenarnya berdasarkan nilai deklinasi magnetik lokal, yang harus diterapkan jika Anda menggunakan kompas untuk mengarahkan panel.

5. Bagaimana cara kerja Tiang Surya dan berapa lama bertahan?

Tiang Surya bekerja dengan mengumpulkan energi matahari melalui Panel Surya yang dipasang pada struktur tiang, menyimpan energi dalam sistem baterai terpasang, dan menggunakan energi yang tersimpan tersebut untuk menyalakan luminer LED pada malam hari. Pengontrol pengisian daya yang cerdas mengelola aliran energi, mengadaptasi kecerahan luminer berdasarkan kondisi baterai dan waktu malam untuk memaksimalkan keandalan. Komponen tiang struktural memiliki masa pakai 20 hingga 30 tahun, sama dengan tiang lampu konvensional. Panel Surya memiliki masa garansi kinerja tipikal selama 25 tahun. Luminer LED bertahan 50.000 hingga 100.000 jam. Baterai LiFePO4 memerlukan penggantian setiap 7 hingga 10 tahun, yang merupakan peristiwa pemeliharaan paling sering dalam siklus hidup Tiang Surya.

6. Apakah Tiang Tenaga Surya lebih hemat biaya dibandingkan penerangan yang terhubung ke jaringan listrik?

Tiang Tenaga Surya umumnya lebih hemat biaya dibandingkan penerangan yang terhubung ke jaringan listrik ketika biaya pembuatan parit untuk kabel listrik bawah tanah tinggi, ketika lokasi pemasangan jauh dari infrastruktur listrik yang ada, atau ketika tarif listrik yang berlaku tinggi. Biaya modal sistem Tiang Tenaga Surya biasanya 30% hingga 60% lebih tinggi dibandingkan biaya modal yang setara dengan yang tersambung ke jaringan per tiang, namun biaya ini diimbangi dengan penghapusan biaya sipil pembuatan parit (yang biasanya mewakili 40% hingga 60% dari total biaya pemasangan yang tersambung ke jaringan) dan penghapusan biaya listrik berkelanjutan selama masa pakai sistem. Untuk lokasi dimana biaya sambungan jaringan listrik rendah dan tarif listrik rendah, kondisi perekonomian lebih memilih sistem yang terhubung dengan jaringan listrik.

7. Apakah arah Panel Surya penting jika saya memiringkannya ke sudut yang tepat?

Ya, sudut kemiringan dan arah (azimuth) Panel Surya penting untuk memaksimalkan hasil energi. Di Belahan Bumi Utara, Panel Surya harus menghadap ke selatan (azimuth 180 derajat) untuk memaksimalkan paparan jalur matahari melintasi langit. Menghadap ke timur atau barat dari selatan sebenarnya secara signifikan mengurangi keluaran energi tahunan: panel yang menghadap ke tenggara atau barat daya (45 derajat dari selatan sebenarnya) menangkap sekitar 90% hingga 93% energi dari panel yang menghadap ke selatan pada kemiringan optimal. Panel yang menghadap ke timur atau barat hanya menangkap sekitar 75% hingga 80% energi dari panel optimal yang menghadap ke selatan. Arah panel surya berdasarkan alat kode pos mengonfirmasi arah selatan yang sebenarnya untuk lokasi mana pun dengan mempertimbangkan faktor lokal.

8. Apa perbedaan Tiang Surya dengan tiang lampu konvensional yang memiliki sambungan tenaga surya?

Tiang Surya adalah sistem pencahayaan mandiri yang terintegrasi penuh di mana Panel Surya, baterai, pengontrol, dan luminer semuanya dirancang dan direkayasa untuk berfungsi bersama sebagai satu sistem, dengan struktur tiang dirancang untuk membawa beban angin dari Panel Surya dan untuk mengintegrasikan kompartemen baterai di dalam dasar tiang atau rumah yang dirancang khusus. Tiang lampu konvensional dengan sambungan tenaga surya terpisah adalah pengaturan hibrida di mana tiang tersebut awalnya dirancang untuk layanan yang terhubung ke jaringan dan Panel Surya telah ditambahkan sebagai tambahan, seringkali dengan kotak baterai yang dipasang di permukaan dan pengontrol pengisian daya yang mungkin tidak terintegrasi secara struktural atau ditentukan secara optimal untuk lokasi geografis tiang dan persyaratan pencahayaan. Tiang Surya yang dibuat khusus memberikan kinerja yang lebih baik, estetika yang lebih baik, dan masa pakai yang lebih lama dibandingkan tiang konvensional yang dikonversi di sebagian besar aplikasi.

9. Bisakah Tiang Tenaga Surya berfungsi dengan baik di negara bagian utara dengan sedikit sinar matahari?

Tiang Tenaga Surya dapat berfungsi dengan baik di negara bagian utara termasuk Minnesota, Wisconsin, Michigan, dan Pacific Northwest, namun tiang tersebut harus berukuran tepat untuk sumber daya tenaga surya musim dingin yang lebih rendah di lokasi tersebut. Adaptasi desain utama untuk instalasi Kutub Surya bagian utara mencakup: kapasitas Panel Surya yang lebih besar untuk menangkap energi yang cukup selama hari-hari musim dingin yang pendek (meningkatkan rasio panel terhadap beban dari 1,2 hingga 1,5 yang biasa terdapat pada instalasi di selatan menjadi 2,0 hingga 3,0 atau lebih tinggi); kapasitas baterai yang lebih besar untuk memberikan otonomi beberapa hari yang diperlukan melalui periode berawan yang berkepanjangan; pengontrol peredupan adaptif yang mengurangi keluaran luminer selama periode sumber daya rendah untuk memperluas otonomi; dan optimalisasi sudut optimal panel surya secara cermat untuk memprioritaskan penangkapan energi musim dingin dengan memiringkan panel lebih curam daripada sudut garis lintang, sehingga menerima pengurangan hasil panen di musim panas sebagai imbalan atas peningkatan kinerja musim dingin.

10. Bagaimana pengaruh pembebanan angin terhadap desain Tiang Surya dibandingkan dengan tiang lampu konvensional?

Beban angin pada Tiang Surya jauh lebih tinggi dibandingkan tiang lampu konvensional dengan ketinggian yang setara karena Panel Surya yang dipasang pada tiang berfungsi sebagai layar, menghasilkan gaya lateral yang besar ketika angin bertiup tegak lurus terhadap permukaan panel. Panel Surya monokristalin 200 watt dengan dimensi sekitar 1,0 meter kali 1,7 meter menyajikan proyeksi area seluas 1,7 meter persegi terhadap angin. Pada kecepatan angin rencana 45 m/s (nilai tipikal untuk zona angin ASCE 7 kategori II), permukaan panel ini menghasilkan gaya angin sekitar 2.500 hingga 3.500 Newton pada braket panel dan bagian atas tiang, yang harus ditahan oleh struktur tiang dan pondasi. Pembebanan tambahan ini biasanya memerlukan ketebalan dinding tiang 20% ​​hingga 40% lebih besar dari tinggi setara tiang konvensional, dan pondasi dengan kedalaman penanaman yang lebih dalam atau diameter dasar beton yang lebih besar untuk menahan momen guling yang lebih tinggi pada permukaan tanah.

Dimensi Lampu Jalan dan Ketinggian Tiang: Jawaban Langsung untuk Setiap Aplikasi

Tinggi lampu jalan biasanya berkisar antara 5 meter (16 kaki) hingga 12 meter (40 kaki), jalan perumahan menggunakan tiang setinggi 5 hingga 8 meter, jalan arteri dan kolektor menggunakan tiang setinggi 8 hingga 10 meter, dan jalan raya atau persimpangan besar menggunakan tiang setinggi 10 hingga 14 meter. Ketinggian lampu jalan tidak sembarangan: ditentukan oleh lebar jalan, tingkat penerangan yang diperlukan pada permukaan jalan, susunan pemasangan (lengan tunggal, lengan kembar, atau median tengah), dan pola distribusi cahaya luminer yang dipasang di bagian atas. Memahami hubungan ini memungkinkan para insinyur, pemerintah kota, perancang lanskap, dan pengembang properti untuk menentukan ketinggian tiang yang benar sejak awal daripada menemukan kekurangan pencahayaan setelah pemasangan.

Pertanyaan tentang seberapa tinggi lampu jalan muncul dalam beberapa konteks yang berbeda: perencanaan infrastruktur, pembangunan swasta, penggantian tiang yang ada, pencocokan lanskap jalan yang ada, dan menentukan lampu tenaga surya semua dalam satu untuk area yang tidak terhubung dengan jaringan listrik. Setiap konteks mempunyai standar dan batasan praktis masing-masing, dan panduan ini membahas semuanya dengan data spesifik dan bukan generalisasi yang luas. Hal ini juga mencakup hubungan antara arah dan sudut panel surya untuk sistem penerangan tenaga surya yang dipasang di tiang, dimensi dan penerapan tiang lampu taman dan lampu tenaga surya tiang pagar, serta perbedaan utama antara Lampu Jalan LED, Lampu Jalan HPS, dan Lampu Tenaga Surya All in One sebagai kerangka pengambilan keputusan untuk spesifikasi penerangan.

Seberapa Tinggi Lampu Jalan: Standar Ketinggian Berdasarkan Jalan dan Jenis Aplikasi

Ketinggian tiang lampu diatur oleh standar klasifikasi jalan, kode desain pencahayaan nasional, dan persyaratan pencahayaan yang dipublikasikan dalam standar seperti EN 13201 (Eropa), ANSI/IES RP-8 (Amerika Utara), dan AS/NZS 1158 (Australia dan Selandia Baru). Standar-standar ini menentukan nilai rata-rata minimum penerangan yang dipertahankan untuk setiap kategori jalan, dan tinggi tiang adalah salah satu variabel desain utama yang dioptimalkan oleh perancang pencahayaan untuk mencapai kepatuhan dengan biaya pemasangan minimum.

Lampu Jalan Perumahan dan Jalan Lokal : 5 s/d 8 Meter

Di jalan perumahan, jalan buntu, permukaan bersama, dan jalan akses lokal dengan lebar jalur lalu lintas 5 hingga 8 meter, tiang dengan kisaran ketinggian 5 hingga 6 meter merupakan standar. Pada ketinggian ini, luminer dengan distribusi medium-throw dapat menerangi lebar jalan 6 hingga 8 meter dengan jarak 25 hingga 30 meter sekaligus memenuhi persyaratan pencahayaan horizontal minimum sebesar 5 hingga 10 lux yang ditentukan untuk jalan perumahan di sebagian besar standar nasional. Tiang setinggi 6 meter adalah ketinggian paling umum untuk penerangan jalan perumahan di Inggris, Eropa, dan banyak wilayah Asia , dimana pola jalan perkotaan yang padat lebih memilih tiang yang lebih pendek dengan jarak yang lebih dekat dibandingkan dengan tiang yang tinggi dengan jarak yang lebar.

Di Amerika Serikat, ketinggian tiang perumahan dalam kisaran 7,6 meter (25 kaki) hingga 9,1 meter (30 kaki) lebih umum terjadi, mencerminkan penampang jalan yang lebih lebar dan kemunduran yang lebih besar yang khas pada desain jalan pinggiran kota di Amerika Utara. Jenis tiang dekoratif yang digunakan di distrik bersejarah dan lingkungan pusat kota sering kali menggunakan tiang yang lebih pendek berukuran 4 hingga 5 meter dengan luminer bola dunia atau kepala lentera untuk mencapai skala visual yang tepat untuk lanskap jalan yang berorientasi pada pejalan kaki.

Lampu Jalan Kolektor dan Jalan Arteri : 8 s/d 10 Meter

Jalan kolektor, jalan distributor sekunder, dan arteri perkotaan dengan lebar jalur lalu lintas 9 hingga 14 meter biasanya diterangi oleh tiang-tiang dengan ketinggian antara 8 hingga 10 meter. Pada ketinggian 8 hingga 10 meter, luminer dengan jarak pandang lebar dapat menutupi jalur lalu lintas dua jalur dengan susunan pemasangan tunggal yang terhuyung atau berlawanan pada jarak 30 hingga 40 meter, sehingga memenuhi persyaratan penerangan rata-rata 10 hingga 30 lux untuk kategori jalan kolektor dan jalan arteri kecil. Tiang setinggi 8 meter dengan satu lengan penjangkauan adalah spesifikasi standar untuk sebagian besar proyek penerangan jalan arteri perkotaan di seluruh program infrastruktur Eropa, Timur Tengah, dan Asia Tenggara.

Dimensi lampu jalan pada kelas ketinggian ini biasanya mencakup diameter poros 76 hingga 114 milimeter pada bagian pangkal, meruncing hingga 42 hingga 60 milimeter pada bagian atas, dengan ketebalan dinding 3 hingga 5 milimeter untuk Tiang Lampu Jalan Baja Galvanis hot-dip dan 4 hingga 6 milimeter untuk tiang hias. Lengan penjangkauan menambahkan proyeksi horizontal 0,5 hingga 2,5 meter dari sumbu tiang, memposisikan luminer di atas jalur lalu lintas untuk distribusi cahaya optimal pada permukaan jalan.

Penerangan Jalan Raya dan Tiang Tinggi: 10 hingga 45 Meter

Jalan raya, jalan tol, bundaran besar, dan simpang susun menggunakan tiang setinggi 10 hingga 14 meter untuk pemasangan kolom konvensional berlengan tunggal atau berlengan ganda. Untuk area terbuka yang luas termasuk lapangan peti kemas pelabuhan, tempat parkir stadion, lapangan olah raga, dan lapangan industri, tiang tiang tinggi dari 20 hingga 45 meter membawa susunan multiluminer yang dipasang di cincin yang dapat menerangi beberapa hektar dari sejumlah kecil posisi tiang. Tiang tiang setinggi 30 meter yang dilengkapi 12 hingga 16 lampu sorot LED masing-masing berkekuatan 500 watt dapat menerangi area seluas kurang lebih 2 hektar dengan pencahayaan rata-rata yang dipertahankan sebesar 30 lux. , menjadikan sistem tiang tinggi sebagai solusi paling ekonomis per meter persegi area penerangan untuk ruang terbuka yang sangat luas.

Tiang Tiang Baja untuk aplikasi tiang tinggi dibuat dari bagian baja tubular berbentuk kerucut dengan diameter dasar 400 hingga 700 milimeter, dirancang untuk menahan beban angin melebihi 150 km/jam dan pembebanan dinamis rakitan cincin luminer. Tiang-tiang ini biasanya dilengkapi dengan mesin derek dan alat penurun yang memungkinkan cincin luminer diturunkan hingga ketinggian kerja untuk penggantian dan pemeliharaan lampu tanpa memerlukan peralatan akses tinggi.

Tiang Lampu Jalan Baja dan Tiang Tiang Baja: Bahan, Dimensi, dan Desain Struktur

Kinerja struktural instalasi penerangan jalan sangat bergantung pada tiang dan luminernya. Tiang Lampu Jalan Baja merupakan jenis tiang yang dominan dalam infrastruktur penerangan jalan global, mencakup sekitar 70 hingga 80 persen dari seluruh instalasi tiang baru di seluruh dunia. , karena kombinasi kekuatan tinggi, kualitas dimensi yang konsisten, masa pakai yang lama, dan kemampuan untuk dibuat dengan ketinggian dan konfigurasi khusus yang tidak dapat dengan mudah ditandingi oleh tiang aluminium dan beton. Memahami dimensi utama dan parameter desain tiang baja memungkinkan spesifikasi dan pengadaan yang akurat.

Dimensi Tiang Standar: Poros, Pelat Dasar, dan Tata Letak Baut Jangkar

Sebuah standar Tiang Lampu Jalan Baja untuk instalasi 8 meter mempunyai ciri-ciri dimensi fisik sebagai berikut:

• Tinggi keseluruhan di atas kelas: 8,0 meter (dengan tambahan penanaman 0,5 hingga 0,8 meter di bawah permukaan tanah untuk tiang penguburan langsung, atau pemasangan pelat dasar dengan baut jangkar yang dipasang 500 hingga 700 mm ke dalam pondasi beton)
• Diameter dasar: 100 hingga 140 mm untuk tiang berbentuk kerucut meruncing; 76 hingga 114 mm untuk tiang silinder lurus
• Diameter atas: 42 hingga 60 mm, berukuran untuk menerima ukuran keran luminer standar (EN 40 menetapkan diameter keran 42 mm dan 60 mm untuk kompatibilitas luminer Eropa)
• Ketebalan dinding: 3,0 hingga 5,0 mm untuk tiang penerangan jalan standar; 5,0 hingga 8,0 mm untuk tiang di zona angin kencang atau membawa konfigurasi lengan ganda atau luminer besar yang berat
• Dimensi pelat dasar: 250 x 250 mm hingga 400 x 400 mm, tebal 12 hingga 20 mm, dengan empat lubang baut jangkar pada diameter lingkaran baut 200 hingga 300 mm
• Entri kabel: Bukaan knockout berdiameter 60 hingga 80 mm pada ketinggian 300 hingga 500 mm di atas permukaan tanah untuk pengelolaan kabel dan akses pintu inspeksi

Tiang Lampu Jalan Baja biasanya diselesaikan dengan galvanisasi hot-dip hingga lapisan seng minimum 85 mikrometer (setara dengan 600 g per meter persegi) sesuai EN ISO 1461, memberikan masa perlindungan korosi yang dirancang selama 30 hingga 50 tahun di lingkungan perkotaan pada umumnya. Lapisan bubuk dekoratif atau lapisan cat basah diaplikasikan pada permukaan galvanis untuk pemasangan dengan warna tertentu di pusat kota, taman, dan lanskap jalanan bersejarah.

Tiang Tiang Baja untuk Tiang Tinggi dan Penerangan Olahraga

Tiang Tiang Baja untuk aplikasi tiang tinggi adalah struktur rekayasa dan bukan produk manufaktur standar, dengan setiap tiang dirancang untuk ketinggian tertentu, zona angin, beban luminer, dan kondisi pondasi. Parameter struktural utama untuk Tiang Tiang Baja meliputi:

• Kelas bahan: S355 atau baja struktural berdaya hasil tinggi yang setara (kekuatan luluh minimum 355 MPa), dibandingkan dengan S235 yang digunakan untuk tiang penerangan jalan standar, memberikan kapasitas momen lentur lebih tinggi yang diperlukan untuk tiang tinggi di bawah beban angin
• Profil bagian: Poros kerucut tirus multi-bagian yang dirakit dari 2 hingga 4 bagian berflensa yang dibaut bersama di lokasi untuk tiang di atas 20 meter, memungkinkan pengangkutan pada trailer flatbed standar dalam batas panjang yang sah
• Diameter dasar pada tingkat: 400 hingga 700 mm untuk tiang antara 20 dan 45 meter, dengan ketebalan dinding 8 hingga 16 mm bervariasi sepanjang tinggi poros
• Yayasan: Tiang beton bertulang diameter 1,5 sampai 3 meter dan kedalaman 4 sampai 8 meter, dengan baut jangkar cor diameter M36 sampai M56 dengan susunan melingkar sebanyak 8 sampai 12 baut

Tiang Lampu Taman dan Dimensi Kepala Lampu Taman

Tiang Lampu Taman menempati ujung bawah spektrum ketinggian tiang luar ruangan, biasanya berkisar antara 2,5 hingga 4,5 meter untuk penerangan jalur dan area taman di taman, kawasan perumahan, lanskap resor, dan alun-alun komersial. Pada ketinggian ini, tujuan pencahayaan beralih dari keseragaman permukaan jalan ke suasana visual, orientasi pejalan kaki, dan pencahayaan aksen fitur lanskap, yang berarti bahwa desain dan estetika Kepala Lampu Taman sama pentingnya dengan kinerja fotometrik luminer.

Tiang Lampu Taman Standar tersedia dalam besi cor dekoratif, ekstrusi aluminium, atau profil tabung baja bulat. Tiang besi cor bergaya lentera Victoria, biasanya setinggi 3 hingga 4 meter dengan alur hias dan braket gulir, merupakan spesifikasi standar untuk taman warisan budaya dan skema pejalan kaki di pusat kota. Tiang ekstrusi aluminium dalam profil lurus atau melengkung kontemporer, tinggi 3 hingga 4,5 meter dengan diameter poros ramping 76 hingga 89 mm, merupakan pilihan dominan untuk pencahayaan lanskap modern dalam pengembangan komersial dan perumahan.

Kepala Lampu Taman untuk tiang taman 3 meter biasanya menggunakan modul LED dengan daya 15 hingga 30 watt , menghasilkan fluks cahaya 1.500 hingga 3.000 lumen dengan suhu warna putih hangat 2.700 hingga 3.000 K yang disukai dalam pengaturan lanskap perumahan dan perhotelan karena kualitas cahayanya yang nyaman secara visual dan estetis. Rumah luminer biasanya terbuat dari aluminium cetak dengan kaca tempered atau penyebar polikarbonat, yang diselesaikan agar sesuai atau melengkapi perlakuan permukaan tiang.

Jenis Penerangan Jalan: Lampu Jalan LED vs. Lampu Jalan HPS vs. Lampu Tenaga Surya All in One

Pilihan antara Lampu Jalan LED , Lampu Jalan HPS , dan Lampu Tenaga Surya Semua dalam Satu merupakan keputusan teknis yang paling penting dalam setiap proyek penerangan jalan, yang menentukan tidak hanya biaya modal di muka namun juga biaya energi jangka panjang, beban pemeliharaan, jejak karbon, dan kualitas pencahayaan instalasi untuk 20 hingga 30 tahun ke depan. Lampu Jalan LED are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , sedangkan Lampu Tenaga Surya All in One telah menjadi solusi yang benar-benar layak dan hemat biaya untuk instalasi off-grid dan jarak jauh di mana biaya perluasan jaringan tidak terjangkau.

Lampu Jalan LED: Efisiensi, Kontrol, dan Umur Panjang

Lampu Jalan LED kini mencapai efisiensi cahaya sebesar 150 hingga 200 lumen per watt untuk produk komersial dengan kinerja tertinggi, dibandingkan dengan 90 hingga 120 lumen per watt untuk sumber natrium tekanan tinggi (HPS) dan 40 hingga 70 lumen per watt untuk sumber logam halida yang sebagian besar telah digantikannya. Keunggulan efisiensi ini secara langsung mengurangi watt yang dibutuhkan untuk memenuhi standar penerangan tertentu: jalan yang memerlukan Lampu Jalan HPS 250W biasanya dapat dilayani oleh Lampu Jalan LED 100 hingga 150W yang memenuhi rata-rata penerangan rata-rata yang setara atau lebih tinggi, dengan konsumsi energi yang lebih rendah secara proporsional.

Periode pengembalian (payback period) penggantian Lampu Jalan HPS dengan Lampu Jalan LED, yang dihitung berdasarkan penghematan energi saja, biasanya 3 hingga 6 tahun jika dihitung berdasarkan tarif listrik komersial. , dan over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Lampu Jalan LED modern juga menawarkan kemampuan pencahayaan cerdas yang tidak dapat ditandingi oleh Lampu Jalan HPS: peredupan pada jadwal yang ditentukan atau sebagai respons terhadap sensor cahaya sekitar dan detektor gerakan, pemantauan jarak jauh dan deteksi kesalahan melalui jaringan nirkabel, serta pengumpulan data mengenai konsumsi energi dan jam pengoperasian yang mendukung pengambilan keputusan manajemen infrastruktur. Sebuah kota yang memasang sistem penerangan jalan LED berjaringan dengan manajemen jarak jauh dapat mengurangi konsumsi energi sebesar 20 hingga 40 persen di luar LED dasar dibandingkan penghematan HPS melalui peredupan cerdas selama periode lalu lintas sepi.

Lampu Jalan HPS: Teknologi Warisan Masih Beroperasi

Lampu Jalan HPS tetap beroperasi di sebagian besar infrastruktur penerangan jalan di dunia, termasuk di banyak negara berkembang yang program penggantian LEDnya belum didanai, dan beberapa sistem lama di negara maju yang penggantiannya ditunda karena alasan anggaran. Sumber cahaya HPS menghasilkan karakteristik cahaya kuning-kuning dengan Indeks Rendering Warna (CRI) 20 hingga 25, yang cukup untuk visibilitas jalan tetapi menghasilkan warna yang buruk dan mengurangi kemampuan kamera keamanan untuk menangkap gambar identifikasi yang berguna.

Konteks utama di mana Lampu Jalan HPS tetap digunakan untuk instalasi baru adalah terbatas pada situasi di mana warna kuning hangat secara estetis diperlukan untuk memenuhi lanskap jalan tradisional, dimana biaya modal awal yang sangat rendah untuk peralatan HPS dibandingkan LED merupakan kendala utama pengadaan, atau ketika infrastruktur yang tersedia untuk sistem LED cerdas (kualitas daya, keterampilan pemeliharaan, saluran pengadaan) belum tersedia. Dalam keadaan lain, produsen lampu jalan LED terkemuka akan merekomendasikan teknologi LED sebagai pilihan teknis dan ekonomis yang unggul untuk proyek penerangan jalan baru.

Lampu Tenaga Surya All in One: Kinerja Off-Grid dan Pertimbangan Desain

Lampu Tenaga Surya Semua dalam Satu mengintegrasikan panel surya, baterai litium, modul LED, sensor gerak, dan pengontrol muatan ke dalam satu unit mandiri yang dipasang langsung ke kepala tiang tanpa kabel eksternal atau sambungan jaringan. Integrasi ini menghilangkan biaya pekerjaan sipil seperti pembuatan parit, pemasangan saluran, dan pemasangan kabel yang mewakili 30 hingga 60 persen dari total biaya pemasangan sistem penerangan jalan yang terhubung dengan jaringan listrik, menjadikan Lampu Tenaga Surya All in One hemat biaya atau diuntungkan dari segi biaya untuk pemasangan di daerah pedesaan, daerah berkembang, perkebunan terpencil, jalan lokasi konstruksi, dan lokasi mana pun di mana biaya sambungan jaringan listrik relatif tinggi dibandingkan dengan nilai penerangan yang dihasilkan.

Lampu Solar All in One berkualitas tinggi dengan modul LED 40W, baterai litium besi fosfat 50Wh, dan panel surya monokristalin 40W dapat memberikan pencahayaan 10 hingga 12 jam dengan daya penuh di lokasi yang menerima 4 hingga 5 jam puncak sinar matahari per hari. , yang mencakup periode waktu malam penuh di sebagian besar wilayah lintang yang dihuni setidaknya selama 85 hingga 90 persen malam dalam satu tahun ketika pengoperasian otonom dirancang dengan baik dengan kapasitas baterai yang memadai dibandingkan dengan periode sumber daya surya dalam kasus terburuk. Peredupan dengan sensor gerak, yang mengurangi output hingga 30 hingga 40 persen ketika tidak ada aktivitas pejalan kaki atau kendaraan yang terdeteksi dan meningkat hingga 100 persen ketika gerakan terdeteksi, meningkatkan daya tahan otonom Lampu Solar All in One secara signifikan, memungkinkan sistem yang sama untuk bekerja dengan andal dalam periode mendung yang lebih lama tanpa mengorbankan keselamatan fungsional.

Keterbatasan Lampu Tenaga Surya All in One dibandingkan dengan Lampu Jalan LED yang terkoneksi ke jaringan listrik adalah ketergantungannya pada sumber daya matahari harian, yang membuatnya tidak cocok untuk garis lintang di atas sekitar 60 derajat utara atau selatan (di mana jam matahari musim dingin tidak cukup untuk mengisi daya baterai), untuk lokasi yang berada di bawah naungan permanen dari bangunan atau pepohonan, atau untuk aplikasi yang memerlukan jaminan pengoperasian daya penuh setiap malam, apa pun kondisi cuacanya, seperti penerangan darurat jalan tol atau penerangan keamanan untuk infrastruktur penting.

Arah dan Sudut Panel Surya untuk Penerangan Tenaga Surya Jalan dan Taman

Arah dan sudut panel surya dari setiap sistem pencahayaan luar ruangan bertenaga surya, baik Lampu Tenaga Surya Semua dalam Satu di tiang jalan, luminer taman tenaga surya mandiri, atau lampu tenaga surya tiang pagar di batas properti, merupakan variabel desain yang paling penting untuk memaksimalkan pemanfaatan energi harian dari sumber daya tenaga surya yang tersedia. Kesalahan arah dan sudut panel surya adalah satu-satunya alasan paling umum mengapa lampu luar ruangan bertenaga surya berkinerja buruk atau gagal beroperasi dengan andal sepanjang malam. , dan it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Arah Panel Surya Optimal: Menghadap ke Khatulistiwa

Arah kompas optimal untuk panel surya adalah menuju ekuator dari lokasi pemasangan: ke selatan di belahan bumi utara dan ke utara di belahan bumi selatan. Orientasi ini memaksimalkan radiasi harian kumulatif yang dicegat oleh panel karena matahari menelusuri busur melintasi langit selatan (di belahan bumi utara) atau langit utara (di belahan bumi selatan), dan panel yang menghadap langsung ke arah busur tersebut menerima sinar matahari pada sudut paling langsung untuk periode harian terpanjang.

Penyimpangan hingga 30 derajat ke timur atau barat dari selatan sebenarnya (di belahan bumi utara) mengurangi hasil energi surya tahunan kurang dari 5 persen , yang merupakan hukuman yang tidak signifikan secara komersial dan berarti bahwa pemasangan panel yang menghadap ke timur atau menghadap ke barat pada bangunan atau tiang dengan opsi orientasi terbatas masih dapat dilakukan. Penyimpangan lebih dari 45 derajat dari arah selatan mulai menghasilkan dampak energi yang lebih signifikan: panel yang menghadap ke arah timur atau barat kehilangan sekitar 20 persen hasil solar tahunan dibandingkan dengan arah selatan, dan panel yang menghadap ke arah utara di belahan bumi utara kehilangan 40 hingga 60 persen tergantung pada garis lintang, menjadikannya tidak cocok untuk aplikasi penerangan tenaga surya yang serius tanpa faktor ukuran panel yang terlalu besar.

Untuk Lampu Tenaga Surya All in One terintegrasi yang panelnya dipasang di bagian atas atau belakang badan luminer, pemasang harus memastikan bahwa tiang diposisikan dan diorientasikan sehingga sisi panel luminer menghadap ke selatan (belahan bumi utara) pada saat pemasangan. Banyak model Solar All in One Light menyertakan tanda referensi kompas pada rumah perlengkapan atau petunjuk pemasangan yang secara eksplisit menentukan sisi mana dari unit yang harus mengarah ke ekuator.

Sudut Panel Surya Optimal: Garis Lintang Sama dengan Kemiringan

Sudut kemiringan optimal panel surya dari horizontal sama dengan garis lintang lokasi pemasangan untuk memaksimalkan hasil energi tahunan. Pada garis lintang 30 derajat utara (sesuai dengan kota-kota seperti Kairo, Houston, dan Shanghai), kemiringan tetap optimal adalah sekitar 30 derajat dari horizontal. Pada garis lintang 51 derajat utara (London), kemiringan optimal kira-kira 51 derajat. Pada garis lintang 23 derajat utara (daerah tropis), panel yang dipasang hampir datar pada 15 hingga 25 derajat dari horizontal mencapai kinerja tahunan yang mendekati optimal.

Untuk lampu tenaga surya tiang pagar dan produk penerangan tenaga surya dekoratif kecil lainnya yang panelnya merupakan bagian integral dari desain produk dan dipasang pada sudut tetap oleh pabrikan, produk ini biasanya dirancang untuk pita lintang tertentu dan tidak boleh digunakan secara signifikan di luar pita tersebut tanpa mengharapkan penurunan kinerja. Lampu tenaga surya tiang pagar yang dirancang untuk penggunaan tropis dengan kemiringan panel 15 derajat akan menghasilkan energi yang jauh lebih sedikit per hari di garis lintang Eropa utara yang memerlukan kemiringan 50 derajat, sehingga berpotensi mengakibatkan lampu gagal beroperasi sepanjang malam.

Untuk panel surya dengan kemiringan yang dapat disesuaikan pada tiang jalan pada rentang garis lintang 20 hingga 55 derajat, pengaturan kemiringan panel pada 10 derajat garis lintang setempat akan menghasilkan setidaknya 95 persen dari kemungkinan hasil energi tahunan maksimum. , yang cukup tepat untuk desain penerangan jalan praktis tanpa memerlukan perangkat lunak pemodelan surya khusus lokasi. Oleh karena itu, dudukan miring yang dapat disesuaikan pada tiang lampu jalan tenaga surya yang memungkinkan sudut panel diatur di lapangan saat pemasangan merupakan fitur berharga untuk produk yang dimaksudkan untuk digunakan di rentang geografis yang luas.

Penghindaran Bayangan: Masalah Pemasangan Panel Surya Paling Praktis

Bahkan bayangan kecil yang menutupi 5 hingga 10 persen area aktif panel surya dapat mengurangi keluarannya sebesar 30 hingga 50 persen karena adanya sambungan listrik seri sel-sel di dalam panel, yang berarti sel yang paling lemah (paling berbayang) membatasi keluaran arus seluruh rangkaian. Untuk lampu tenaga surya tiang pagar yang terletak di dekat pohon taman, pagar tanaman, atau bangunan, naungan pada pertengahan pagi atau sore hari ketika sudut matahari relatif rendah merupakan penyebab umum pengisian daya yang tidak memadai sehingga mengakibatkan lampu padam sebelum akhir malam.

Aturan praktis untuk penilaian lokasi panel surya adalah memastikan bahwa panel memiliki pandangan yang tidak terhalang ke langit setidaknya selama 6 jam per hari yang berpusat pada siang hari, tanpa ada objek yang menimbulkan bayangan dalam sektor sudut horizontal 90 derajat (45 derajat setiap sisi selatan di belahan bumi utara). Pemetaan bayangan menggunakan aplikasi kalkulator jalur surya dengan kamera ponsel diarahkan ke lokasi panel dari posisi pemasangan yang diinginkan adalah metode yang mudah dan andal untuk mengidentifikasi risiko bayangan sebelum pemasangan.

Lampu Tenaga Surya Tiang Pagar dan Lampu Jalan Luar Ruangan: Panduan Pemilihan dan Pemasangan

Lampu tenaga surya tiang pagar dan Lampu Jalan Luar Ruang mempunyai peran yang saling melengkapi dalam spektrum aplikasi penerangan eksterior, mulai dari penandaan batas properti dan penerangan taman hias pada skala domestik hingga penerangan keselamatan jalan dan jalur pada skala infrastruktur. Memilih dan memasang masing-masing dengan benar memerlukan pemahaman kemampuan dan keterbatasan teknis spesifiknya.

Lampu Tenaga Surya Tiang Pagar: Kinerja Apa yang Diharapkan

Lampu tenaga surya tiang pagar adalah lampu aksen dekoratif dan fungsional yang dirancang untuk dipasang pada tutup tiang pagar, pilar gerbang, dan dinding batas rendah. Mereka menggunakan panel surya monokristalin kecil dengan daya 0,5 hingga 2W, paket baterai nikel metal hidrida atau litium kecil dengan daya 300 hingga 800 mAh, dan modul LED dengan daya 0,5 hingga 3W yang menghasilkan keluaran cahaya 30 hingga 200 lumen. Tingkat keluaran ini sesuai untuk penandaan tepi jalan, definisi batas taman yang estetis, dan suasana umum, namun tidak memadai untuk penerangan jalur yang kritis terhadap keselamatan atau penerangan akses kendaraan, yang memerlukan tingkat keluaran yang lebih tinggi dari Lampu Jalan Luar Ruangan atau tiang jalur khusus dengan luminer 10 hingga 30W.

Lampu tenaga surya tiang pagar berkualitas dari produsen terkemuka dapat beroperasi 8 hingga 12 jam per malam setelah diisi sehari penuh di bawah sinar matahari langsung , menggunakan kontrol senja-aktif dan fajar otomatis melalui fotosel integral. Produk hemat dengan panel dan baterai berkualitas rendah hanya dapat bertahan 4 hingga 6 jam pada hari pengisian daya yang baik dan gagal beroperasi dengan andal setelah beberapa hari berawan berturut-turut. Menentukan produk dengan teknologi baterai litium, bukan nikel metal hidrida, akan memperpanjang umur siklus dari sekitar 500 siklus (kira-kira 18 bulan pengoperasian sehari-hari) menjadi 2.000 siklus atau lebih (5 hingga 6 tahun), sebuah perbedaan daya tahan yang berarti yang membenarkan harga premium yang rendah dari produk yang dilengkapi litium untuk instalasi taman permanen.

Lampu Jalan Luar Ruangan: Spesifikasi Kinerja Komersial yang Andal

Lampu Jalan Luar Ruangan untuk aplikasi komersial, kota, dan infrastruktur harus memenuhi standar kinerja dan daya tahan yang jauh lebih tinggi dibandingkan produk taman hias. Spesifikasi utama yang harus diverifikasi saat membeli Lampu Jalan Luar Ruangan dari produsen lampu jalan led mana pun meliputi:

• Peringkat IP: Minimum IP65 untuk rumah luminer (kedap debu dan terlindung dari pancaran air dari segala arah); IP66 atau IP67 lebih disukai untuk lingkungan pesisir atau dengan curah hujan tinggi
• peringkat IK: Ketahanan benturan IK08 atau IK09 untuk luminer di area publik yang rentan terhadap vandalisme atau benturan yang tidak disengaja
• Data LM80 dan TM21: Data pemeliharaan lumen yang dipublikasikan dari pengujian LM80 yang mengonfirmasi klaim masa pakai modul LED L70, yang harus diverifikasi berdasarkan nilai umur yang dinyatakan pabrikan untuk mengonfirmasi bahwa klaim tersebut didukung oleh data pengujian dan bukan diekstrapolasi dari jam pengujian yang tidak memadai
• Perlindungan lonjakan arus: Perlindungan lonjakan minimum 10kV per IEC 61000-4-5 untuk luminer pada instalasi tiang terbuka yang rentan terhadap transien akibat petir pada jaringan catu daya
• Klasifikasi distribusi cahaya: Distribusi tipe II, III, atau IV sesuai standar IES, disesuaikan dengan lebar jalan dan offset tiang untuk mencapai rasio keseragaman yang diperlukan pada permukaan jalan
• Kisaran suhu pengoperasian: Dinilai untuk kisaran suhu lingkungan penuh sesuai dengan iklim instalasi, biasanya minus 40°C hingga plus 50°C untuk produk yang ditujukan untuk penerapan global

Produsen lampu jalan LED yang bertanggung jawab akan menyediakan file data fotometrik lengkap dalam format IES atau EULUMDAT untuk setiap model luminer, sehingga perancang pencahayaan dapat mengimpor data luminer ke perangkat lunak desain standar industri (seperti Dialux atau Relux) dan menghasilkan perhitungan kepatuhan terukur yang menunjukkan bahwa pemasangan yang diusulkan memenuhi standar pencahayaan yang berlaku sebelum tiang apa pun dipesan atau dipasang.

Memilih Produsen Lampu Jalan LED: Kriteria Evaluasi Utama

Pasar global untuk penerangan jalan LED mencakup ratusan produsen mulai dari merek premium Eropa dan Amerika Utara dengan integrasi manufaktur vertikal penuh dan program sertifikasi pihak ketiga yang komprehensif hingga produsen berbiaya rendah yang memproduksi produk dengan kualitas sangat bervariasi tanpa data kinerja yang terverifikasi. Memilih produsen lampu jalan LED yang salah untuk program infrastruktur besar dapat mengakibatkan kegagalan luminer dini, kinerja yang tidak sesuai, dan biaya penggantian sehingga mengurangi penghematan pengadaan awal.

Kriteria berikut memberikan kerangka terstruktur untuk mengevaluasi produsen lampu jalan LED mana pun yang sedang dipertimbangkan untuk pengadaan yang signifikan:

• Sertifikasi pihak ketiga: Produk harus memiliki sertifikasi ENEC (Eropa), UL atau DLC (Amerika Utara), skema CB, atau sertifikasi nasional setara yang menegaskan bahwa produk telah diuji oleh laboratorium independen yang terakreditasi terhadap standar keamanan dan kinerja produk yang relevan.
• Transparansi sumber komponen LED: Produsen premium menggunakan chip LED dari pemasok tingkat satu (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) dan dapat mendokumentasikan sumber chip dalam spesifikasi produk; sumber chip LED yang dirahasiakan merupakan indikator risiko signifikan untuk produk yang mengklaim kemanjuran tinggi
• Pengujian fotometrik independen: Data fotometrik harus dihasilkan oleh laboratorium goniofotometer yang terakreditasi (bukan fasilitas milik produsen) dan referensi laporan pengujian harus dapat diverifikasi; data fotometrik yang dilaporkan sendiri tanpa cadangan laporan pengujian pihak ketiga tidak dapat diandalkan
• Desain manajemen termal: Sistem manajemen termal luminer (geometri unit pendingin, bahan antarmuka termal, suhu sambungan LED pada daya terukur) merupakan penentu utama pemeliharaan lumen jangka panjang; pabrikan yang menyediakan data simulasi termal atau hasil uji suhu sambungan terukur menunjukkan rekayasa produk yang unggul
• Ketentuan garansi dan dukungan finansial: Garansi produk selama 5 tahun dari produsen lampu jalan LED dengan substansi komersial yang dapat diverifikasi dan jaringan layanan yang mapan memberikan mitigasi risiko yang berarti untuk pengadaan skala infrastruktur; jaminan dari produsen yang mungkin tidak aktif secara komersial selama masa jaminan tidak memberikan perlindungan praktis

Pertanyaan yang Sering Diajukan

1. Berapa tinggi lampu jalan pada standar jalan perumahan?

Lampu jalan perumahan biasanya tingginya 5 hingga 6 meter di sebagian besar pasar Eropa dan Asia. Di Amerika Utara, tiang berukuran 7,6 hingga 9,1 meter lebih umum ditemukan di jalan perumahan karena penampang jalan lebih lebar. Ketinggian dipilih untuk mencapai tingkat penerangan yang diperlukan pada jarak tiang yang diperlukan untuk lebar jalan tertentu yang diterangi.

2. Berapa ukuran lampu jalan pada umumnya untuk instalasi jalan arteri?

Untuk tiang penerangan jalan arteri sepanjang 8 sampai 10 meter, dimensi lampu jalan yang umum adalah diameter dasar 100 sampai 140 mm, diameter atas 42 sampai 60 mm, tebal dinding 3 sampai 5 mm, dan pelat dasar 300 x 300 mm sampai 400 x 400 mm. Ketinggian tiang keseluruhan di atas permukaan tanah adalah 8 hingga 10 meter, dengan penanaman 0,5 hingga 0,8 meter di bawah permukaan tanah untuk tiang penimbunan langsung.

3. Berapa tinggi tiang lampu yang digunakan untuk penerangan area tiang tinggi?

Tiang lampu tiang tinggi yang digunakan untuk penerangan area luas di pelabuhan, stadion, persimpangan jalan raya, dan pekarangan industri tingginya berkisar antara 20 hingga 45 meter. Tiang Tiang Baja sepanjang 30 meter yang dilengkapi 12 hingga 16 lampu sorot LED dapat menerangi sekitar 2 hektar dengan rata-rata pencahayaan tetap 30 lux , menjadikan sistem tiang tinggi sebagai solusi paling ekonomis per area penerangan untuk ruang terbuka yang sangat luas.

4. Berapa arah dan sudut panel surya yang optimal untuk Lampu Solar All in One?

Arah panel surya yang optimal adalah menuju ekuator: ke selatan di belahan bumi utara dan ke utara di belahan bumi selatan. Sudut kemiringan optimal sama dengan garis lintang setempat. Penyimpangan hingga 30 derajat dari arah selatan mengurangi hasil tahunan kurang dari 5 persen, namun penyimpangan lebih dari 45 derajat menghasilkan kerugian energi yang signifikan sehingga membahayakan keandalan pengoperasian malam hari.

5. Berapa lama lampu tenaga surya tiang pagar beroperasi per malam?

Lampu tenaga surya tiang pagar berkualitas dengan baterai lithium dan modul LED yang efisien tercapai Pengoperasian 8 hingga 12 jam per malam setelah seharian penuh mengisi daya di bawah sinar matahari langsung . Produk hemat dengan baterai nikel metal hidrida hanya dapat bertahan 4 hingga 6 jam. Produk dengan baterai litium memiliki masa pakai 2.000 siklus atau lebih (5 hingga 6 tahun penggunaan sehari-hari) dibandingkan dengan 500 siklus untuk alternatif nikel metal hidrida.

6. Apa saja jenis penerangan jalan utama yang digunakan dalam infrastruktur modern?

Tiga jenis penerangan jalan utama yang digunakan saat ini adalah Lampu Jalan LED (dominan untuk semua instalasi baru yang terhubung ke jaringan listrik), Lampu Jalan HPS (teknologi lama semakin digantikan), dan Lampu Tenaga Surya Semua dalam Satu (berkembang pesat untuk aplikasi di luar jaringan listrik dan pedesaan). Lampu Jalan LED menawarkan efisiensi 150 hingga 200 lm/W dan masa pakai 50.000 hingga 100.000 jam, menjadikannya pilihan teknis dan ekonomis yang jelas untuk sistem yang terhubung ke jaringan listrik.

7. Berapa tinggi Tiang Lampu Taman dan berapa watt Kepala Lampu Taman yang digunakan?

Tiang Lampu Taman biasanya setinggi 2,5 hingga 4,5 meter, digunakan untuk penerangan jalur, taman, dan lanskap dengan jarak 8 hingga 15 meter. Kepala Lampu Taman untuk tiang taman 3 meter biasanya menggunakan LED 15 hingga 30 watt, menghasilkan 1.500 hingga 3.000 lumen pada suhu warna putih hangat 2.700 hingga 3.000 K yang disukai dalam pengaturan lanskap perumahan dan perhotelan.

8. Bagaimana cara memilih antara Lampu Jalan LED dan Lampu Tenaga Surya All in One untuk proyek baru?

Pilih Lampu Jalan LED untuk lokasi mana pun dengan koneksi jaringan listrik yang andal, volume lalu lintas tinggi, atau jaminan persyaratan pengoperasian sepanjang malam. Pilih Lampu Tenaga Surya All in One yang biaya sambungan jaringannya melebihi biaya tata surya (umumnya berlaku untuk lokasi pedesaan dan terpencil yang membutuhkan lebih dari 200 hingga 300 meter kabel bawah tanah baru per tiang), dengan jam puncak sinar matahari rata-rata setidaknya 4 jam per hari, dan di mana peredupan sensor gerak dapat digunakan untuk mengelola ketahanan baterai.

9. Sertifikasi apa yang harus saya minta dari produsen lampu jalan led?

Memerlukan sertifikasi ENEC untuk pasar Eropa, daftar UL atau DLC untuk pasar Amerika Utara, dan sertifikasi skema CB untuk pengadaan internasional. Semua produk harus didukung oleh file data fotometrik dari laboratorium uji goniofotometer pihak ketiga yang terakreditasi, data uji pemeliharaan lumen LM80 yang mengonfirmasi klaim masa pakai L70, dan sertifikasi perlindungan masuknya IP65 atau lebih tinggi dari rumah uji yang terakreditasi.

10. Berapa ketinggian lampu jalan di jalan raya utama atau jalan tol?

Penerangan jalan raya dan jalan tol menggunakan ketinggian tiang 10 hingga 12 meter untuk instalasi kolom lengan tunggal atau lengan ganda standar melayani jalan dua jalur dengan lebar 14 hingga 20 meter. Pada simpang susun, bundaran besar, dan persimpangan multi-jalur yang lebih mengutamakan pencahayaan tiang tinggi yang ditempatkan di tengah, ketinggian tiang 20 hingga 30 meter merupakan standar, sehingga satu atau dua tiang dapat menutupi keseluruhan geometri jalan yang kompleks dari posisi tengah, dibandingkan memerlukan puluhan kolom pinggir jalan.

Tiang Lampu Jalan, Lampu Jalan Luar Ruangan, dan Tiang Tenaga Surya merupakan tulang punggung infrastruktur fisik penerangan luar ruangan publik dan komersial di seluruh dunia, namun pertanyaan teknis terperinci seputar desain, masa pakai, ketinggian, pemasangan, dan kinerjanya jarang dibahas secara mendalam dan dapat diakses secara praktis di luar publikasi teknik khusus. Apakah Anda seatauang insinyur penerangan kota, pengembang properti yang menentukan penerangan untuk subdivisi baru, manajer fasilitas yang bertanggung jawab atas jaringan tiang yang ada, atau pemasang yang bersiap untuk mengoperasikan sistem penerangan tenaga surya baru, jawaban atas pertanyaan seperti berapa harapan hidup tiang lampu jalan, berapa tinggi lampu jalan, berapa tinggi tiang lampu, bagaimana cara kerja lampu jalan, dan berapa sudut optimal untuk pemasangan panel surya pada Tiang Tenaga Surya, semuanya merupakan hal mendasar dalam membuat keputusan yang baik dan mencapai kinerja sistem jangka panjang.

Jawaban langsung atas pertanyaan inti tersebut adalah sebagai berikut. Umur tiang lampu jalan bergantung pada material dan lingkungan, namun biasanya 25 hingga 50 tahun untuk tiang baja dengan perlindungan korosi yang memadai, 50 hingga 80 tahun atau lebih untuk tiang betpada, dan 20 hingga 30 tahun untuk tiang aluminium dalam kondisi standar. Tinggi lampu jalan bergantung pada jenis jalan: 5 hingga 6 meter untuk jalur pejalan kaki, 8 hingga 12 meter untuk jalan kolektor, dan 12 hingga 20 meter untuk jalan arteri utama. Berapa tinggi tiang lampu pada aplikasi parkir, taman, dan lanskap komersial berkisar antara 4 hingga 10 meter tergantung pada cakupan area dan persyaratan estetika. Pemasangan lampu jalan tenaga surya melibatkan proses sistematis penilaian lokasi, persiapan pondasi, pemasangan tiang, dan commissioning panel dan luminer yang memerlukan waktu 2 hingga 4 jam per tiang untuk pemasang berpengalaman. Sudut kemiringan panel surya pada Tiang Surya biasanya diatur sama dengan garis lintang geografis lokasi pemasangan plus atau minus 5 hingga 15 derajat bergantung pada prioritas energi musiman. Sudut optimal untuk keluaran panel surya adalah sudut yang disesuaikan dengan garis lintang untuk kinerja seimbang sepanjang tahun, atau garis lintang ditambah 10 hingga 15 derajat untuk instalasi prioritas musim dingin di daerah beriklim sedang. Dan cara kerja lampu jalan melibatkan interaksi sumber listrik, fotosel atau pengontrol cerdas, sirkuit driver, dan LED atau sumber cahaya lain yang bersama-sama menghasilkan penerangan terjadwal dan andal. Artikel ini membahas semua pertanyaan ini secara teknis secara mendalam.

Berapa Umur Tiang Lampu Jalan: Bahan, Korosi, dan Umur Pelayanan

Pertanyaan tentang berapa umur tiang lampu jalan tidak memiliki jawaban tunggal karena masa pakai tiang ditentukan oleh kombinasi bahan tiang, perlakuan pelindung, paparan lingkungan, kualitas pemeliharaan, dan riwayat pembebanan struktur. Tiang Lampu Jalan tiang-tiang yang diperiksa, dicat ulang, atau dilapisi ulang secara teratur ketika lapisan pelindungnya rusak, dan tidak terkena benturan kendaraan atau kejadian angin ekstrem, secara rutin melebihi masa pakai desainnya, sementara tiang-tiang di lingkungan pantai, kelembaban tinggi, atau jalan yang sangat asin yang menerima perawatan yang tidak memadai dapat menunjukkan kerusakan struktural dalam waktu 10 hingga 15 tahun setelah pemasangan.

Tiang Lampu Jalan Baja: Kehidupan Pelayanan dan Manajemen Korosi

Baja adalah bahan yang paling banyak digunakan untuk Tiang Lampu Jalan di sebagian besar negara, dihargai karena rasio kekuatan terhadap beratnya yang tinggi, kemudahan fabrikasi, dan kemampuan untuk mencapai berbagai bentuk dan ketinggian penampang melalui proses manufaktur standar. Tiang baja galvanis celup panas (di mana baja direndam dalam seng cair untuk membuat lapisan seng yang terikat secara metalurgi) mewakili spesifikasi standar untuk sebagian besar aplikasi kota, dengan lapisan seng memberikan perlindungan katodik pada baja di bawahnya bahkan jika lapisan tersebut tergores atau rusak. Tiang Lampu Jalan baja galvanis hot dip dengan ketebalan lapisan seng yang memadai (biasanya rata-rata 85 mikron untuk tiang dalam spesifikasi ASTM A123 Grade 45) mencapai masa pakai 25 hingga 50 tahun di lingkungan pedalaman non pesisir, berkurang menjadi 15 hingga 30 tahun di zona pesisir dengan paparan semprotan garam biasa, dan berpotensi di bawah 20 tahun di lingkungan industri atau kelautan yang sangat agresif tanpa lapisan pelindung tambahan.

Mekanisme kegagalan utama Tiang Lampu Jalan baja adalah korosi pada dasar tiang, pada zona antara 300 mm di atas dan 300 mm di bawah permukaan tanah, dimana kondisi basah dan kering, kimia tanah, dan celah antara tiang dan pondasi beton secara bergantian menciptakan lingkungan korosi yang sangat agresif. Inilah sebabnya mengapa pemeriksaan dasar, pembersihan, dan pelapisan ulang tiang baja secara berkala merupakan aktivitas pemeliharaan yang paling penting untuk memperpanjang masa pakainya. Banyak kegagalan tiang yang disebabkan oleh usia sebenarnya adalah kegagalan yang disebabkan oleh korosi dasar yang tidak ditangani yang berkembang selama 10 hingga 20 tahun sementara bagian tiang di atas tanah tampak kokoh secara struktural.

Tiang Lampu Jalan Beton: Daya Tahan dan Umur Panjang

Tiang Lampu Jalan beton pratekan atau bertulang menawarkan masa pakai paling lama dibandingkan material tiang biasa, dengan tiang beton yang dibangun dengan baik di lingkungan tidak agresif secara rutin memberikan masa pakai 50 hingga 80 tahun tanpa degradasi struktural yang signifikan. Ketahanan korosi tiang beton pada kondisi tanah dan atmosfer normal pada dasarnya tidak terbatas dari sudut pandang struktural, karena matriks beton tidak terkena korosi elektrokimia yang membatasi umur tiang baja. Masalah ketahanan jangka panjang yang utama pada tiang beton adalah korosi tulangan yang disebabkan oleh penetrasi klorida dari garam jalan atau semprotan air laut, yang dapat menyebabkan retak dan terkelupasnya lapisan penutup beton di atas baja tulangan setelah 20 hingga 40 tahun di lingkungan yang agresif. Di iklim tropis dengan intensitas UV yang tinggi dan siklus basah kering yang sering, tiang beton pintal dengan beton yang padat dan dipadatkan dengan baik serta penutup tulangan yang memadai (minimal 25 mm di lingkungan non-agresif, 40 mm di zona laut) secara konsisten menunjukkan masa pakai 50 tahun atau lebih dengan perawatan minimal selain pencucian berkala untuk menghilangkan endapan permukaan.

Tiang Lampu Jalan Aluminium: Ringan dengan Masa Pakai Sedang

Tiang Lampu Jalan berbahan alumunium alloy ditentukan dalam aplikasi lanskap arsitektural dan komersial di mana bobot aluminium yang ringan menyederhanakan pemasangan dan di mana lapisan akhir anodisasi atau dilapisi bubuk alami memberikan tampilan yang dapat diterima dengan perawatan minimal. Masa pakai tiang aluminium biasanya 20 hingga 30 tahun di lingkungan standar, dengan mekanisme degradasi utama adalah oksidasi permukaan dan lubang di lingkungan pantai yang kaya klorida daripada korosi tembus dinding yang mempengaruhi baja. Kekuatan mekanik aluminium lebih rendah dari baja pada berat yang setara, membuat tiang aluminium umumnya cocok untuk aplikasi Lampu Jalan Luar Ruangan dengan ketinggian lebih rendah (di bawah 10 meter) daripada Tiang Lampu Jalan tiang tinggi dengan beban lebih tinggi yang digunakan di jalan-jalan utama.

Memeriksa dan Memperpanjang Umur Layanan Tiang

Terlepas dari bahan tiangnya, tindakan paling efektif untuk memaksimalkan umur tiang lampu jalan adalah pemeriksaan sistematis secara teratur. Praktik terbaik industri, yang tercermin dalam standar seperti ANSI/NAAMM MH 26, merekomendasikan inspeksi visual Tiang Lampu Jalan dengan interval 1 hingga 2 tahun dan penilaian integritas struktural dengan interval 5 tahun untuk tiang yang berusia di atas 25 tahun. Inspeksi harus secara khusus menilai: kondisi korosi dasar (menggunakan uji bungkus rantai atau uji keran palu untuk mendeteksi korosi dinding berongga pada tiang baja), integritas baut dan pondasi, kondisi penutup lubang tangan dan penyegelan, tanda-tanda distorsi benturan kendaraan, dan kondisi lengan pemasangan luminer. Tiang-tiang yang menunjukkan kehilangan luas penampang lebih dari 10 persen pada zona dasar kritis harus dijadwalkan untuk diganti tanpa memperhatikan tampilan visualnya di atas tanah.

Seberapa Tinggi Lampu Jalan dan Seberapa Tinggi Tiang Lampu: Standar Tinggi Berdasarkan Aplikasi

Ketinggian a Tiang Lampu Jalan or Lampu Jalan Luar Ruangan Pemasangan merupakan salah satu variabel desain utama dalam setiap proyek penerangan jalan, karena pemasangannya secara langsung menentukan luas penerangan per tiang, keseragaman penerangan di seluruh permukaan jalan, keluaran cahaya yang diperlukan dari luminer, dan pembebanan struktural pada tiang dari angin dan berat luminer. Tidak ada jawaban pasti mengenai seberapa tinggi lampu jalan karena ketinggian optimal bergantung pada klasifikasi jalan, tingkat penerangan yang dibutuhkan, jarak tiang yang digunakan, dan jenis distribusi luminer yang diterapkan.

Ketinggian Standar Tiang Lampu Jalan Berdasarkan Klasifikasi Jalan dan Lokasi

Bagaimana Ketinggian Tiang Mempengaruhi Kinerja Pencahayaan

Hubungan antara tinggi Tiang Lampu Jalan dan iluminasi pada permukaan jalan mengikuti hukum kuadrat terbalik iluminasi: menggandakan ketinggian pemasangan akan mengurangi iluminasi tepat di bawah tiang menjadi seperempat dari nilai sebelumnya, namun meningkatkan area yang diterangi pada tingkat lux tertentu. Hubungan ini berarti bahwa tiang yang lebih tinggi dengan keluaran luminer yang lebih tinggi dapat mencapai penerangan rata-rata yang sama pada permukaan jalan dengan jarak tiang yang lebih lebar, sehingga mengurangi jumlah tiang yang diperlukan untuk panjang jalan tertentu. Untuk jalan kolektor tipikal yang dirancang untuk penerangan rata-rata 20 lux, tiang 10 meter dengan luminer LED 10.000 lumen pada jarak 35 meter mencapai kinerja yang sebanding dengan tiang 8 meter dengan luminer 6.000 lumen pada jarak 25 meter, dengan opsi yang lebih tinggi memerlukan tiang sekitar 30 persen lebih sedikit sehingga biaya infrastruktur sipil lebih rendah meskipun biaya masing-masing tiang dan luminer lebih tinggi.

Pertimbangan Ketinggian Tiang Surya

Tiang Tenaga Surya untuk sistem lampu jalan tenaga surya yang berdiri sendiri menambahkan pertimbangan desain ketinggian di luar perhitungan fotometrik standar: panel fotovoltaik di bagian atas tiang tidak boleh dinaungi oleh tiang, pohon, bangunan, atau penghalang lain yang berdekatan pada jam-jam ketika pembangkitan energi surya paling produktif (biasanya pukul 09.00 hingga 15.00). Untuk pemasangan Tiang Surya di sepanjang jalan yang panelnya menghadap ke selatan (di belahan bumi utara) atau utara (di belahan bumi selatan), jarak tiang minimum untuk menghindari bayangan antar tiang tergantung pada tinggi tiang dan sudut kemiringan panel surya. Aturan umumnya adalah jarak bersih antar tiang harus minimal 3 kali tinggi gabungan tiang dan proyeksi vertikal panel miring untuk mencegah bayangan selama kondisi sudut matahari rendah di musim dingin.

Cara Kerja Lampu Jalan: Dari Sumber Listrik hingga Penerangan Permukaan Jalan

Memahami cara kerja lampu jalan di tingkat sistem, yang mencakup penyaluran daya, mekanisme kontrol, teknologi sumber cahaya, dan distribusi optik, merupakan landasan pengetahuan untuk menentukan, memasang, dan memelihara. Lampu Jalan Luar Ruangan secara efektif. Sistem penerangan jalan modern, baik unit LED bertenaga jaringan pada Tiang Lampu Jalan konvensional atau sistem LED bertenaga surya pada Tiang Surya, memiliki arsitektur fungsional yang sama dalam input daya, sirkuit kontrol, penggerak, dan sumber cahaya, yang berbeda terutama dalam cara penyaluran daya ke tahap pengemudi.

Sistem Pengiriman Tenaga

Lampu Jalan Luar Ruangan bertenaga jaringan menerima arus bolak-balik (biasanya 220 hingga 240 volt pada 50 Hz di sebagian besar dunia, atau 110 hingga 120 volt pada 60 Hz di Amerika Utara) melalui sirkuit kabel bawah tanah yang terhubung ke gardu distribusi atau titik suplai lokal. Rangkaian kabel biasanya 3 fasa untuk jaringan besar, dengan masing-masing kutub dihubungkan satu fasa dari kabel distribusi, memungkinkan beban diseimbangkan di tiga fasa. Jalur kabel mengikuti garis tiang dan biasanya ditanam pada kedalaman minimum 450 hingga 600 mm di bawah permukaan jalan atau jalan setapak dalam saluran atau spesifikasi kabel penguburan langsung yang disetujui untuk penggunaan bawah tanah luar ruangan.

Tiang Surya menerima dayanya dari panel fotovoltaik yang dipasang di bagian atas tiang, yang menghasilkan arus searah (DC) sebanding dengan radiasi matahari yang datang. Output DC ini diumpankan ke pengontrol muatan yang mengatur pengisian daya baterai untuk mencegah pengisian daya yang berlebihan dan melindungi baterai dari pengosongan yang dalam. Baterai menyimpan energi matahari siang hari dan memasoknya ke driver luminer LED selama periode pengoperasian malam hari. Sistem Tiang Tenaga Surya yang dirancang dengan baik dengan ukuran panel, kapasitas baterai, dan watt LED yang sesuai dapat memberikan penerangan yang andal selama 3 hingga 5 malam berturut-turut tanpa masukan tenaga surya, sehingga efektif di lokasi yang mengalami periode berawan berkepanjangan yang merupakan karakteristik maritim dan iklim sedang.

Sistem Kontrol: Bagaimana Lampu Jalan Mengetahui Kapan Harus Menyala dan Mematikan

Metode pengendalian yang paling umum untuk Lampu Jalan Luar Ruangan adalah fotosel atau sel fotolistrik, perangkat semikonduktor peka cahaya yang dipasang pada atau di dekat luminer yang mengukur intensitas cahaya sekitar. Fotosel mengaktifkan rangkaian lampu ketika cahaya sekitar turun di bawah sekitar 35 lux (setara dengan kondisi senja) dan menonaktifkannya ketika cahaya sekitar naik di atas sekitar 70 lux (untuk mencegah osilasi yang disebabkan oleh awan yang menghalangi sebagian matahari). Fotosel adalah metode kontrol yang sederhana, andal, dan berbiaya rendah yang tidak memerlukan pemrograman atau koneksi jaringan dan beroperasi secara mandiri selama memiliki daya. Fotosel memiliki masa pakai rata-rata 10 hingga 15 tahun dan harus diganti ketika sudah mencapai usia tersebut meskipun masih berfungsi, karena fotosel yang terdegradasi jika dinyalakan pada tingkat cahaya yang salah menyebabkan pemborosan listrik (membiarkan lampu menyala secara tidak perlu di siang hari) atau berkurangnya jam penerangan (mematikan lampu sebelum gelap gulita).

Jam waktu astronomi digunakan baik sebagai metode kontrol utama atau sebagai cadangan fotosel, menghitung waktu matahari terbenam dan matahari terbit yang tepat untuk lokasi geografis yang dipasang dari koordinat dan tanggal yang diprogram, dan mengganti sirkuit lampu jalan pada waktu yang dihitung ini terlepas dari kondisi cahaya sekitar yang sebenarnya. Kontrol cerdas modern untuk Lampu Jalan Luar Ruangan melangkah lebih jauh, menggunakan komunikasi jaringan (protokol DALI 2, Zhaga, Zigbee, atau LoRa) untuk memungkinkan pemantauan dan peredupan luminer individual dari platform manajemen pusat, sehingga memungkinkan penghematan energi sebesar 30 hingga 50 persen melalui peredupan sirkuit yang adaptif selama periode lalu lintas rendah semalaman.

Driver LED dan Sumber Cahaya pada Penerangan Jalan Modern

Lampu Jalan Luar Ruangan Modern menggunakan sumber cahaya LED yang digerakkan oleh rangkaian driver arus konstan elektronik. Pengemudi mengubah tegangan suplai (listrik AC untuk unit bertenaga jaringan, baterai DC untuk sistem Tiang Surya) menjadi arus spesifik yang diatur yang diperlukan oleh rangkaian LED, menjaga arus ini tetap konstan terlepas dari variasi tegangan suplai dan perubahan tegangan maju LED seiring suhu. Penggerak arus konstan adalah komponen penting untuk masa pakai LED: Rangkaian LED yang digerakkan pada arus konstan dengan riak rendah mengalami tekanan termal dan listrik yang jauh lebih rendah dibandingkan LED setara yang digerakkan oleh sirkuit sederhana dengan arus riak tinggi, dan kualitas penggerak biasanya merupakan penentu utama masa pakai luminer LED di lapangan.

Luminer jalan LED modern dengan tingkat 130 hingga 200 lumen per watt mewakili penghematan energi sebesar 40 hingga 65 persen dibandingkan dengan luminer natrium tekanan tinggi (HPS) yang digantikannya, dan masa pakai terukurnya sebesar 50.000 hingga 100.000 jam hingga L70 (titik di mana keluaran berkurang hingga 70 persen dari nilai awal) adalah 3 hingga 6 kali lebih lama dibandingkan masa pakai lampu HPS, sehingga sangat mengurangi frekuensi dan biaya pemeliharaan. keseluruhan Tiang Lampu Jalan dan sistem luminer selama masa operasinya.

Pemasangan Lampu Jalan Tenaga Surya: Panduan Langkah demi Langkah Lengkap

Pemasangan lampu jalan tenaga surya pada Tiang Tenaga Surya merupakan proses teknis yang berbeda dari pemasangan lampu jalan bertenaga jaringan konvensional, yang melibatkan pertimbangan tambahan untuk orientasi panel, pemasangan baterai, pengaturan pengontrol muatan, dan commissioning sistem yang khusus untuk arsitektur tenaga surya di luar jaringan. Proses instalasi sistematis yang diselesaikan oleh personel terlatih menghasilkan sistem yang akan beroperasi dengan andal selama 8 hingga 12 tahun sebelum diperlukan penggantian komponen utama; pemasangan yang dilaksanakan dengan buruk dapat mengakibatkan kegagalan baterai dini, pengisian daya yang tidak memadai, atau kesalahan pengoperasian yang sulit didiagnosis dan diperbaiki setelah tiang dipasang.

Penilaian Lokasi Pra Instalasi

Sebelum pekerjaan pondasi dimulai, setiap usulan lokasi Tiang Tenaga Surya harus dinilai akses tenaga suryanya untuk memastikan bahwa panel tersebut akan menerima cukup sinar matahari tanpa halangan sepanjang tahun. Penilaian lokasi harus mengevaluasi:

• Analisis bayangan: Objek apa pun (bangunan, pohon, papan reklame, tiang yang berdekatan) dalam busur 30 derajat di atas cakrawala ke arah panel harus disurvei dan jalur bayangannya dihitung untuk sudut matahari titik balik matahari musim dingin, yang mewakili kondisi bayangan terburuk. Bahkan bayangan parsial pada sebagian kecil panel fotovoltaik dapat mengurangi total keluaran sistem sebesar 50 hingga 80 persen dalam konfigurasi panel yang terhubung seri karena efek penyembunyian bayangan pada arus string.
• Investigasi tanah: Konfirmasikan daya dukung tanah dan kondisi tanah di lokasi tiang yang diusulkan untuk menentukan kedalaman dan diameter pondasi yang dibutuhkan. Tanah lunak atau tergenang air mungkin memerlukan pondasi yang lebih besar atau pemasangan tiang pancang untuk mencapai fiksasi dasar tiang yang memadai untuk beban angin yang diharapkan pada kombinasi tiang dan panel.
• Data angin lokal: Identifikasi kecepatan angin desain untuk lokasi pemasangan dari standar pembebanan angin nasional yang berlaku. Tiang Surya membawa area angin efektif yang lebih besar dibandingkan Tiang Lampu Jalan konvensional karena panel fotovoltaik memberikan permukaan datar yang signifikan terhadap angin, sehingga menghasilkan momen guling besar pada dasar tiang yang harus diperhitungkan dalam pondasi dan desain struktur tiang.

Persiapan Pondasi dan Pemasangan Tiang

1. Gali lubang pondasi. Biasanya berdiameter 400 hingga 600 mm dan kedalaman 1.000 hingga 1.500 mm untuk Tiang Surya standar dengan tinggi 5 hingga 8 meter, ditingkatkan secara proporsional untuk tiang yang lebih tinggi. Dasar lubang harus berada di tanah yang kokoh dan tidak terganggu; jika ditemukan bahan pengisi atau bahan lunak pada kedalaman yang diperlukan, perpanjang lubang hingga tercapai tanah yang kokoh.
2. Pasang grup baut jangkar dan saluran. Posisikan sangkar baut jangkar pada ketinggian dan orientasi yang benar untuk diameter lingkaran baut tiang dan pola baut. Tuangkan lapisan beton yang membutakan 100 mm di dasar penggalian, atur sangkar baut ke ketinggian yang benar di atas permukaan akhir (biasanya ulir 50 hingga 80 mm terbuka di atas permukaan pelat dasar), dan pasang saluran atau selongsong masuk kabel yang diperlukan untuk kabel sambungan baterai dari tiang ke kotak baterai jika baterai dipasang di tanah dan bukan dipasang di tiang.
3. Tuangkan fondasi beton. Gunakan beton dengan kekuatan minimal C25 (25 MPa) untuk penuangan pondasi, pastikan beton ditempatkan tanpa lubang di sekitar sangkar baut jangkar dan dipadatkan dengan baik. Biarkan beton mengering minimal selama 48 jam (sebaiknya 72 jam) sebelum memasang tiang agar tidak mengganggu posisi baut jangkar sebelum beton mencapai kekuatan yang memadai.
4. Pasang tiangnya. Dengan menggunakan derek bergerak, pengendali teleskopik, atau sistem pengangkatan rangka manual yang sesuai dengan berat tiang, turunkan pelat dasar tiang ke kelompok baut jangkar dan pasang mur perata dan mur pengunci dalam urutan yang benar untuk mencapai tiang tegak lurus. Periksa tiang untuk tegak lurus menggunakan waterpas pada dua permukaan tegak lurus dan sesuaikan mur perata sebelum pengencangan akhir. Orientasi braket pemasangan panel harus diatur ke arah kompas yang benar (menghadap ke selatan di belahan bumi utara) selama pemasangan tiang sebelum mur dikencangkan sepenuhnya.
5. Pasang panel surya pada sudut kemiringan yang benar. Pasang panel fotovoltaik ke braket pemasangan panel pada sudut kemiringan yang dihitung untuk garis lintang pemasangan. Atur sudut menggunakan pengukur sudut atau inclinometer untuk memastikan permukaan panel berada pada kemiringan yang ditentukan dari horizontal sebelum mengencangkan sepenuhnya semua pengencang pemasangan panel.
6. Pasang baterai dan pengontrol pengisian daya. Pasang kotak baterai (baik tiang dipasang pada ketinggian sedang atau dipasang di tanah berdekatan dengan alas tiang) pada posisi yang ditentukan. Hubungkan pengontrol muatan ke terminal positif dan negatif panel, terminal positif dan negatif baterai, dan terminal positif dan negatif beban (driver luminer LED) dalam urutan yang ditentukan dalam manual pemasangan pengontrol muatan. Urutan koneksi yang salah pada beberapa desain pengontrol muatan dapat merusak pengontrol secara permanen.
7. Komisi dan uji sistem. Dengan panel terhubung dan cahaya matahari tersedia, pastikan bahwa indikator pengisian daya baterai pengontrol pengisian daya menunjukkan pengisian daya aktif. Aktifkan sensor senja secara manual (dengan menutup panel sementara) dan pastikan bahwa luminer LED aktif pada kecerahan yang diprogram dan pengaturan pengontrol (tepat waktu, profil peredupan, dan fungsi sensor gerak apa pun) diprogram dengan benar untuk kebutuhan lokasi.

Sudut Kemiringan Panel Surya dan Sudut Optimal untuk Panel Surya: Panduan Teknis Definitif

Sudut kemiringan panel surya on Tiang Surya adalah sudut antara permukaan panel fotovoltaik dan bidang horizontal, diukur dalam derajat. Ini adalah salah satu parameter instalasi yang paling penting secara teknis untuk sistem tenaga surya mana pun karena secara langsung menentukan berapa banyak radiasi matahari yang diterima permukaan panel sepanjang tahun, yang pada gilirannya menentukan keluaran energi harian dan tahunan panel dan oleh karena itu kecukupan tata surya untuk beban yang diharapkan. Memahami prinsip umum sudut optimal untuk panel surya dan alasan penyesuaian khusus untuk berbagai prioritas musiman sangat penting untuk menentukan dan menjalankan sistem Tiang Surya dengan benar.

Aturan Lintang: Landasan Pemilihan Sudut Kemiringan Panel Surya

Prinsip dasar yang mengatur sudut optimal untuk panel surya adalah bahwa permukaan panel harus diorientasikan tegak lurus terhadap vektor radiasi matahari rata-rata untuk lokasi dan musim yang diinginkan. Karena jalur nyata matahari di langit berubah seiring musim (lebih tinggi di musim panas, lebih rendah di musim dingin), sudut kemiringan panel tetap yang paling baik dalam mencegat radiasi ini juga berubah secara musiman. Untuk tujuan produksi energi seimbang sepanjang tahun, sudut kemiringan optimal untuk panel tetap di belahan bumi utara kira-kira sama dengan garis lintang geografis instalasi, dan panel harus menghadap ke selatan. Untuk pemasangan di belahan bumi selatan, sudut optimal ekuivalen juga kira-kira sama dengan garis lintang geografis, namun panel menghadap utara sebenarnya.

Sebagai panduan praktis: lampu jalan tenaga surya di Bangkok, Thailand (garis lintang kira-kira 14 derajat utara) harus memiliki panel yang dimiringkan 14 derajat dari horizontal menghadap ke selatan; sistem di Madrid, Spanyol (garis lintang sekitar 40 derajat utara) harus ditetapkan pada 40 derajat; dan sistem di Oslo, Norwegia (garis lintang sekitar 60 derajat utara) harus dimiringkan sebesar 60 derajat. Masing-masing pengaturan ini memberikan hasil energi rata-rata terbaik sepanjang tahun untuk masing-masing lokasi, biasanya menghasilkan keluaran energi tahunan dalam 5 persen dari maksimum teoritis yang dapat dicapai dengan sistem pelacakan matahari dua sumbu.

Menyesuaikan Sudut Kemiringan untuk Prioritas Musiman

Sudut kemiringan solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Lintang minus 10 hingga 15 derajat (kemiringan lebih dangkal): Meningkatkan produksi energi musim panas dengan mengorbankan produksi musim dingin. Pengaturan ini sesuai untuk Kutub Surya di wilayah tropis dan subtropis di mana musim badai petir di musim panas menciptakan periode berawan yang memerlukan efisiensi panel maksimum selama hari-hari musim panas yang lebih panjang, dan di mana malam musim dingin cukup singkat sehingga tata surya memiliki waktu yang cukup untuk mengisi ulang energi bahkan dengan penyinaran musim dingin yang berkurang.
• Lintang ditambah 10 hingga 15 derajat (kemiringan lebih curam): Meningkatkan produksi energi musim dingin dengan mengorbankan produksi musim panas. Pengaturan ini adalah spesifikasi yang tepat untuk Tiang Tenaga Surya di lokasi beriklim sedang dan lintang tinggi (di atas garis lintang 35 derajat) di mana malam musim dingin panjang, radiasi matahari rendah pada bulan-bulan musim dingin, dan risiko baterai gagal mempertahankan daya yang memadai selama periode berawan musim dingin yang berkepanjangan merupakan kendala desain utama. Instalasi Tiang Tenaga Surya di Inggris pada garis lintang 51 derajat utara, misalnya, biasanya akan menentukan sudut kemiringan panel sebesar 60 hingga 65 derajat dibandingkan dengan garis lintang yang sama sebesar 51 derajat, karena peningkatan sudut musim dingin sebesar 10 hingga 14 derajat menangkap lebih banyak energi secara signifikan selama periode kritis bulan November hingga Februari ketika sumber daya matahari paling lemah dan kebutuhan penerangan (malam yang panjang) paling tinggi.
• Sudut lintang (kemiringan seimbang): Pengaturan yang tepat untuk sebagian besar aplikasi Tiang Tenaga Surya di garis lintang tengah yang tidak menerapkan prioritas musiman tertentu, memberikan produksi energi rata-rata terbaik sepanjang tahun dengan kinerja yang konsisten di semua musim.

Pertimbangan Pembersihan Sendiri dan Pengaruh Kemiringan pada Kekotoran Panel

Manfaat praktis dari sudut kemiringan panel yang lebih curam pada Tiang Surya di lingkungan yang berdebu, gersang, atau berpolusi adalah peningkatan pembersihan mandiri selama kejadian hujan. Panel yang dimiringkan pada sudut 30 derajat atau lebih akan melepaskan air hujan dengan kecepatan yang cukup untuk membawa akumulasi debu dan serpihan dari permukaan panel, sedangkan panel dengan kemiringan kurang dari 15 derajat cenderung menahan air dalam tegangan permukaan dan membiarkan serpihan mengendap saat air menguap, membentuk kerak tanah tipis yang terakumulasi di seluruh permukaan panel dan dapat mengurangi hasil panen sebesar 5 hingga 20 persen pada musim kemarau. Untuk pemasangan Tiang Tenaga Surya di daerah semi kering dengan curah hujan jarang, menentukan sudut kemiringan ke arah ujung atas kisaran optimal (garis lintang ditambah 10 hingga 15 derajat) memberikan manfaat pembersihan mandiri tidak langsung selain keuntungan optimalisasi energi musim dingin.

Memilih Tiang Lampu Jalan, Lampu Jalan Luar Ruangan, dan Tiang Tenaga Surya untuk Berbagai Proyek

Pemilihan akhir jenis Tiang Lampu Jalan, spesifikasi Lampu Jalan Luar Ruangan, dan konfigurasi Tiang Tenaga Surya untuk setiap proyek melibatkan keseimbangan kinerja, biaya, masa pakai, dan pertimbangan pemasangan praktis yang spesifik untuk lokasi dan aplikasi. Panduan pemilihan berikut mencakup jenis proyek yang paling umum ditemui dalam pencahayaan luar ruangan kota, komersial, dan perumahan.

Kapan Memilih Tiang Tenaga Surya Dibandingkan Tiang Lampu Jalan Bertenaga Jaringan

Tiang Tenaga Surya adalah spesifikasi yang lebih disukai dibandingkan Tiang Lampu Jalan bertenaga jaringan dalam keadaan berikut:

• Lokasi tanpa akses jaringan atau dengan biaya sambungan jaringan yang tinggi: Jalan pedesaan, jalur komunitas terpencil, rute akses pertanian, dan lokasi mana pun di mana titik sambungan jaringan listrik terdekat berjarak lebih dari 30 hingga 50 meter dari instalasi penerangan harus menggunakan Tiang Tenaga Surya kecuali kondisi lokasi (peneduhan ekstrem, garis lintang sangat tinggi) menghalangi pengumpulan energi surya yang memadai. Sambungan jaringan listrik dengan biaya pembuatan parit dan pemasangan kabel sebesar $50 hingga $200 per meter menjadikan Tiang Surya unggul secara ekonomi di sebagian besar situasi di luar jaringan bahkan dengan biaya luminer dan tiang dimuka yang lebih besar.
• Proyek dengan persyaratan penerapan cepat: Tiang Surya can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Lokasi yang sensitif terhadap lingkungan: Cagar alam, taman, situs warisan budaya, dan lokasi di mana pembuatan parit kabel listrik akan merusak akar pohon, endapan arkeologi, atau fitur lingkungan merupakan kandidat alami untuk Tiang Tenaga Surya yang hanya memerlukan satu tiang pondasi tanpa adanya kabel di antara tiang-tiangnya.

Persyaratan Spesifikasi Struktural untuk Ketinggian Tiang Berbeda

Spesifikasi struktur Tiang Lampu Jalan meningkat secara signifikan seiring dengan ketinggian, karena momen guling pada dasar tiang (yang harus ditahan oleh pondasi dan penampang tiang) meningkat baik dengan kuadrat tinggi (untuk beban angin pada tiang itu sendiri) dan secara linier dengan ketinggian (untuk beban angin pada luminer dan, untuk Tiang Surya, panel fotovoltaik). Tiang Lampu Jalan baja sepanjang 12 meter di zona angin rencana 120 km/jam harus menahan momen guling dasar kira-kira 4 kali lebih besar dari tiang setara 6 meter dengan spesifikasi penampang dan luminer yang sama, sehingga memerlukan diameter tiang yang lebih besar, ketebalan dinding yang lebih berat, atau pondasi yang lebih dalam, yang semuanya meningkatkan biaya pemasangan secara signifikan. Peningkatan biaya struktural seiring dengan ketinggian ini adalah salah satu alasan mengapa optimalisasi desain fotometrik (memilih tinggi tiang minimum yang memadai untuk standar penerangan yang disyaratkan daripada menetapkan tiang tertinggi yang tersedia) penting untuk manajemen biaya proyek dalam pengadaan Tiang Lampu Jalan.

Praktik Terbaik Pemeliharaan Tiang Lampu Jalan dan Tiang Tenaga Surya

Program pemeliharaan proaktif untuk Tiang Lampu Jalan, Lampu Jalan Luar Ruangan, dan Tiang Tenaga Surya secara signifikan memperpanjang masa pakai efektif semua komponen sistem dan mencegah percepatan kerusakan yang menyebabkan penggantian dini yang tidak direncanakan. Prioritas pemeliharaan berikut ini berlaku pada semua jenis tiang dan luminer:

• Inspeksi visual tahunan: Telusuri seluruh jaringan tiang setiap tahun untuk mengidentifikasi dan mencatat tiang-tiang yang menunjukkan kerusakan akibat benturan kendaraan, korosi dasar, deformasi lengan luminer, atau vandalisme yang memerlukan perhatian segera. Foto semua kerusakan untuk catatan pemeliharaan dan prioritaskan perbaikan berdasarkan tingkat keparahan risiko keselamatan.
• Pembersihan panel surya pada Tiang Surya: Di lingkungan dengan banyak debu, serbuk sari, atau polusi di atmosfer, bersihkan panel fotovoltaik setidaknya dua kali setahun dengan air bersih dan alat pembersih karet yang lembut untuk menjaga efisiensi pengumpulan energi. Bahkan lapisan tipis debu yang mengurangi transmisi panel sebesar 5 persen dapat menghasilkan pengurangan daya baterai dan jam pencahayaan yang tersedia per malam secara proporsional.
• Pengujian kapasitas baterai untuk Tiang Surya: Baterai litium besi fosfat di Kutub Tenaga Surya harus diverifikasi kapasitasnya setiap tahun setelah tahun ketiga masa pakai untuk mengidentifikasi baterai apa pun yang telah kehilangan lebih dari 20 persen kapasitas terukurnya dan mungkin mendekati ambang batas pasokan malam hari yang tidak memadai dalam kondisi musim dingin.
• Penilaian fotometrik luminer: Setelah 5 tahun pengoperasian LED, bandingkan nilai penerangan tanah yang diukur dengan target desain untuk menentukan apakah penyusutan keluaran luminer memerlukan penyesuaian jadwal peredupan atau penggantian luminer lebih awal untuk menjaga kepatuhan terhadap standar penerangan yang berlaku untuk jalan atau ruangan yang dilayani.

Referensi

Masyarakat Teknik yang Menerangi (2014). ANSI/IES RP 8 14: Penerangan Jalan. IES, New York.

Asosiasi Nasional Produsen Logam Arsitektur (2015). ANSI/NAAMM MH 26: Spesifikasi Panduan Desain Tiang Bendera Logam dan Standar Penerangan. NAAMM, Chicago, IL.

Duffie, JA, dan Beckman, WA (2013). Teknik Surya Proses Termal, edisi ke-4. Wiley, Hoboken, NJ. (Sudut panel surya optimal dan perhitungan kemiringan musiman.)

Badan Energi Internasional (2020). Outlook Energi Dunia 2020: Teknologi PV Surya. IEA, Paris.

ASTM Internasional (2017). ASTM A123/A123M: Spesifikasi Standar Pelapis Seng (Hot Dip Galvanis) pada Produk Besi dan Baja. ASTM, Conshohocken Barat, PA.

Luque, A., dan Hegedus, S. (Eds.) (2011). Buku Panduan Sains dan Teknik Fotovoltaik, edisi ke-2. Wiley, Chichester, Inggris.

Komisi Internasional de l'Eclairage (2010). CIE 115: Penerangan Jalan Bagi Lalu Lintas Motor dan Pejalan Kaki. CIE, Wina.

Standar Australia (2016). AS/NZS 1158: Penerangan Jalan dan Ruang Umum. SAI Global, Sidney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M., dan Louche, A. (2007). Metodologi untuk mengukur ukuran optimal sistem PV/angin hibrida otonom. Kebijakan Energi, 35(11), 5708–5718.

Departemen Energi AS (2022). Kantor Teknologi Energi Surya: Kinerja Sistem Fotovoltaik Surya. DOE, Washington, DC.

Penerangan luar ruangan bertenaga surya dan solusi listrik di luar jaringan listrik telah berkembang jauh melampaui lampu tiang taman serba guna. Tiga kategori produk yang semakin spesifik mewakili evolusi ini: tiang surya terpisah, tiang surya silinder, dan panel surya fleksibel. Masing-masing solusi memecahkan masalah berbeda dalam pengumpulan energi surya luar ruangan dan desain pencahayaan, dan memilih yang tepat bergantung pada apakah prioritas SEBUSEBUSEBUAHHHnda adalah pencahayaan tingkat jalan dengan lumen tinggi, estetika perkotaan yang kompak, atau kemampuan untuk menyesuaikan pengumpulan energi surya pada permukaan yang tidak beraturan atau melengkung. Panduan ini mencakup bagaimana setiap produk dibuat, di mana kinerja terbaiknya, spesifikasi apa yang harus dievaluasi, dan bagaimana ketiga teknologi ini dapat digabungkan atau diterapkan secara independen untuk memenuhi kebutuhan energi surya dan pencahayaan di dunia nyata.

Tiang Surya Terpisah: Penerangan Jalan Tenaga Surya Berkinerja Tinggi

A kutub surya yang terpisah sistem menempatkan panel surya dan sumber cahaya pada struktur pemasangan yang terpisah secara fisik, dihubungkan dengan kabel, bukan diintegrasikan ke dalam satu unit. Rakitan panel surya dipasang pada tiang atau braket khusus, dioptimalkan untuk paparan sinar matahari maksimum, sedangkan tiang penerangan membawa rakitan luminer yang dioptimalkan untuk sudut dan distribusi penerangan. Pemisahan ini memecahkan salah satu keterbatasan mendasar lampu jalan tenaga surya terintegrasi: trade-off antara orientasi panel untuk pemanenan tenaga surya maksimum dan orientasi luminer untuk distribusi cahaya optimal.

Mengapa Pemisahan Penting untuk Pemanenan Tenaga Surya dan Output Cahaya

Dalam lampu jalan tenaga surya terintegrasi, panel dan kepala lampu dipasang relatif satu sama lain. Jika lokasi pemasangan mengharuskan luminer menghadap ke arah tertentu untuk penerangan jalan, panel mungkin tidak miring secara optimal ke arah matahari. Di wilayah lintang yang lebih tinggi di mana matahari berada pada sudut ketinggian yang lebih rendah, kompromi ini dapat mengurangi pengumpulan matahari sebesar 15 hingga 30% dibandingkan dengan panel yang dipasang pada sudut kemiringan optimal . Tiang surya yang terpisah sepenuhnya menghilangkan kompromi ini. Panel dapat dimiringkan dan diorientasikan secara terpisah dari luminer, memaksimalkan pemanenan energi sementara luminer menghadap tepat ke tempat yang memerlukan penerangan.

Manfaat praktisnya dapat diukur dalam keluaran sistem. Sistem tiang surya terpisah dengan daya keluaran panel 200W dapat menopang luminer LED 100W untuk periode pengoperasian malam hari yang jauh lebih lama dibandingkan dengan sistem terintegrasi setara yang orientasi panelnya dibatasi, karena panel secara konsisten mengumpulkan lebih banyak energi per hari. Di wilayah dengan jam puncak matahari kurang dari 4 per hari, perbedaan antara orientasi panel yang dioptimalkan dan suboptimal dapat menentukan apakah sistem menyediakan pencahayaan yang memadai selama musim dingin atau memerlukan penambahan jaringan listrik.

Desain Struktur Tiang Surya Terpisah

Sistem tiang surya terpisah biasanya terdiri dari komponen-komponen berikut yang bekerja bersama:

• Tiang atau braket panel surya : Struktur pemasangan khusus, biasanya baja atau aluminium, yang menopang satu atau lebih panel surya pada sudut kemiringan dan orientasi kompas optimal untuk lokasi pemasangan. Bisa berupa tiang yang berdiri sendiri atau braket lengan samping yang dipasang pada struktur yang sudah ada.
• Tiang penerangan : Tiang baja atau aluminium galvanis terpisah yang membawa luminer LED pada ketinggian pemasangan yang sesuai. Ketinggian tiang untuk aplikasi penerangan jalan biasanya berkisar antara 6 hingga 12 meter , dengan perpanjangan lengan yang memposisikan luminer di atas jalan raya atau jalur yang sedang diterangi.
• Lemari baterai : Penutup tahan cuaca di dasar salah satu kutub yang menampung bank baterai litium-ion atau litium besi fosfat (LFP), pengontrol pengisian daya, dan sambungan kabel. Sistem terpisah biasanya menggunakan bank baterai yang lebih besar daripada unit terintegrasi karena dirancang untuk periode pengoperasian yang lebih lama dan keluaran daya yang lebih tinggi.
• Pengontrol pengisian daya : Pengontrol pengisian daya MPPT (pelacakan titik daya maksimum) yang berukuran sesuai dengan susunan panel dan bank baterai. Ekstrak pengontrol MPPT hingga 30% lebih banyak energi dari panel surya dalam kondisi radiasi yang bervariasi dibandingkan dengan pengontrol PWM (modulasi lebar pulsa), menjadikannya spesifikasi standar untuk sistem tiang surya terpisah yang mengutamakan efisiensi energi.
• Luminer LED : Modul lampu jalan atau area LED efisiensi tinggi dengan desain optik yang disesuaikan dengan tinggi pemasangan dan lebar area yang akan diterangi. Peringkat efisiensi umum untuk luminer LED berkualitas yang digunakan dalam tata surya terpisah adalah 150 hingga 180 lumen per watt , memungkinkan keluaran lumen tinggi dengan konsumsi daya sederhana.

Aplikasi Paling Cocok untuk Sistem Tiang Surya Terpisah

• Penerangan jalan pedesaan dan jalan raya dimana sambungan jaringan listrik tidak praktis atau sangat mahal
• Tempat parkir dan perimeter fasilitas komersial memerlukan keluaran lumen tinggi dan jam pengoperasian yang panjang
• Fasilitas olahraga, taman komunitas, dan area rekreasi di lokasi off-grid atau semi-grid
• Pencahayaan keamanan lokasi industri di mana orientasi panel dapat dioptimalkan sepenuhnya tanpa bergantung pada penempatan luminer
• Instalasi di lintang yang lebih tinggi (di atas 40 derajat utara atau selatan) di mana optimalisasi kemiringan panel mempunyai dampak terbesar pada pengumpulan energi musim dingin

Spesifikasi Utama yang Perlu Dievaluasi untuk Tiang Surya Terpisah

Saat menentukan sistem tiang surya terpisah, parameter berikut menentukan apakah sistem akan memberikan penerangan yang memadai sepanjang tahun di lokasi tertentu:

• Watt panel relatif terhadap watt luminer : Aturan umumnya adalah bahwa daya panel harus setidaknya 3 hingga 4 kali daya luminer ketika sistem diharapkan beroperasi selama 10 hingga 12 jam setiap malam di lokasi dengan 4 hingga 5 jam puncak matahari per hari. Rasio panel terhadap lampu yang lebih tinggi memberikan otonomi yang lebih besar selama periode berawan.
• Kapasitas baterai dalam watt-jam : Kapasitas baterai setidaknya harus mencukupi 3 hingga 5 hari operasi otonom pada jadwal pencahayaan terukur tanpa masukan tenaga surya, untuk memperhitungkan periode mendung yang berkepanjangan pada iklim lokasi proyek.
• Peringkat beban angin pada struktur pemasangan panel : Tiang panel yang terpisah menghasilkan permukaan beban angin yang lebih besar dibandingkan unit terintegrasi. Desain struktural harus mempertimbangkan persyaratan kecepatan angin lokal, biasanya kecepatan angin rata-rata 10 menit sebesar 40 hingga 60 meter per detik di lokasi terbuka.

Tiang Surya Silinder: Penerangan Tenaga Surya Terintegrasi dengan Bentuk Arsitektur

A tiang surya silinder mengintegrasikan panel surya, baterai, pengontrol muatan, dan luminer dalam satu struktur tiang silinder. Tidak seperti lampu jalan tenaga surya terintegrasi konvensional yang panel datarnya diletakkan di atas tiang standar, tiang tenaga surya berbentuk silinder membungkus permukaan pengumpulan energi di sekitar atau di dalam tiang itu sendiri, sehingga menciptakan produk yang koheren secara visual dan disempurnakan secara arsitektural yang sesuai dengan alun-alun perkotaan, kawasan pejalan kaki, taman, dan lingkungan luar ruangan yang sadar akan desain.

Bagaimana Tiang Surya Silinder Menghasilkan Energi

Metode pengumpulan energi pada tiang surya silinder menggunakan bahan fotovoltaik fleksibel yang dililitkan pada permukaan tiang silinder atau serangkaian bagian panel datar atau melengkung yang disusun secara radial mengelilingi tiang untuk membentuk geometri silinder atau hampir silinder. Kedua pendekatan ini memberikan keuntungan utama dibandingkan desain panel datar tunggal: pengumpulan tenaga surya omni-arah. Karena material panel menghadap beberapa arah kompas secara bersamaan, tiang mengumpulkan energi matahari pada pagi, siang hari, dan sore hari tanpa memerlukan orientasi ke bantalan kompas tertentu selama pemasangan.

Karakteristik pengumpulan segala arah membuat tiang surya berbentuk silinder sangat cocok untuk lokasi perkotaan di mana bangunan, pepohonan, dan struktur lainnya dapat menaungi panel datar dengan orientasi tunggal sepanjang hari. Dengan menyebarkan permukaan pengumpulan di sekeliling lingkar 360 derajat penuh, total energi yang dikumpulkan per hari tetap lebih konsisten di berbagai orientasi lokasi dibandingkan panel datar. Penelitian tentang konfigurasi fotovoltaik silinder telah menunjukkan efisiensi pengumpulan 85 hingga 92% energi yang akan dikumpulkan oleh panel datar dengan luas sel total yang setara bila dimiringkan secara optimal , sambil mengirimkan koleksi ini terlepas dari orientasi kutub relatif terhadap utara-selatan.

Komponen Internal dan Integrasi Sistem

Faktor bentuk silinder memerlukan integrasi kompak semua komponen sistem dalam struktur tiang. Rumah sistem tiang surya silinder yang khas:

• Sel baterai litium besi fosfat (LFP). : Disusun dalam format silinder atau prismatik di bagian bawah tiang. Kimia LFP lebih disukai untuk aplikasi ini karena stabilitas termalnya, siklus hidup yang panjang (biasanya 2.000 hingga 3.000 siklus pengisian-pengosongan penuh ), dan toleransi terhadap suhu tinggi yang dapat terjadi di dalam tiang logam tertutup di bawah sinar matahari langsung.
• Pengontrol muatan MPPT terintegrasi : Papan pengontrol kompak yang dipasang di dalam tiang mengatur pengisian daya dari permukaan fotovoltaik di sekitarnya dan mengontrol pelepasan ke modul LED.
• Luminer LED at the pole crown : Sumber cahaya di bagian atas tiang silinder, biasanya modul LED yang menghadap ke bawah atau segala arah yang menyediakan penerangan jalur dan area. Rentang keluaran umum untuk tiang surya silinder skala pejalan kaki adalah 1.000 hingga 5.000 lumen , cocok untuk jalur pejalan kaki, alun-alun, dan area berkecepatan rendah.
• Sensor gerak atau siang hari : Banyak desain tiang surya berbentuk silinder yang menggunakan sensor gerak PIR atau sensor cahaya sekitar yang menyesuaikan keluaran luminer berdasarkan hunian atau waktu, sehingga memperluas otonomi baterai dengan mengurangi keluaran selama periode lalu lintas rendah.

Keunggulan Desain dan Estetika dalam Konteks Perkotaan

Keunggulan utama tiang surya silinder di lingkungan perkotaan dan komersial adalah koherensi visualnya. Lampu jalan tenaga surya konvensional dengan panel datar yang dipasang miring pada lengan dapat terlihat tidak konsisten secara visual dengan lingkungan arsitektural dan mungkin dianggap bermanfaat atau bersifat sementara. Tiang surya berbentuk silinder menghadirkan bentuk yang bersih dan terpadu yang menyatu secara alami dengan furnitur perkotaan, kolom gerbang, dan desain lanskap. Hal ini menjadikannya spesifikasi pilihan untuk:

• Kawasan pejalan kaki di pusat kota dan lingkungan jalan raya di mana standar kualitas visual ditetapkan secara formal dalam kondisi perencanaan
• Taman umum, kawasan pejalan kaki di tepi laut, dan zona warisan budaya di mana estetika panel surya konvensional akan bertentangan dengan desain lanskap
• Pengembangan komersial termasuk pusat perbelanjaan, kawasan hotel, dan properti resor di mana pencahayaan eksterior berkontribusi terhadap identitas merek
• Jalur kampus pendidikan dan lanskap jalan pengembangan perumahan di mana produk kontemporer namun tidak mencolok cocok digunakan

Keterbatasan Tiang Surya Silinder Dibandingkan Sistem Terpisah

Integrasi estetika tiang surya berbentuk silinder disertai dengan trade-off yang melekat dalam kapasitas pengumpulan energi mentah. Luas total sel fotovoltaik pada tiang silinder dibatasi oleh diameter dan tinggi tiang, dan geometri silinder berarti bahwa setiap sel tertentu hanya menghasilkan keluaran maksimum untuk sebagian hari ketika sudut matahari paling sesuai dengan orientasi sel tersebut. Dalam praktiknya, tiang surya berbentuk silinder paling cocok untuk aplikasi daya rendah hingga menengah di mana kebutuhan keluaran lumennya sederhana. Untuk aplikasi yang memerlukan keluaran berkelanjutan lebih dari 5.000 lumens sepanjang malam, sistem tiang surya terpisah dengan susunan panel khusus yang lebih besar umumnya akan mengungguli tiang silinder. dalam penyediaan energi tahunan.

Panel Surya Fleksibel: Pengumpulan Energi Konformal untuk Permukaan Tidak Datar

A panel surya fleksibel adalah modul fotovoltaik yang dibangun di atas substrat tipis dan dapat ditekuk, bukan pada bingkai kaca dan aluminium yang kaku. Kemampuan untuk menekuk, melengkung, dan menyesuaikan diri dengan permukaan yang tidak rata membuka lokasi pemasangan yang tidak dapat dijangkau oleh panel silikon kristal kaku, dan pengurangan bobot panel fleksibel memungkinkan pemasangan pada struktur yang tidak dapat menopang beban panel konvensional. Panel surya fleksibel adalah teknologi yang memungkinkan permukaan pengumpulan energi berbentuk silinder yang digunakan pada tiang surya berbentuk silinder, dan juga berfungsi sebagai solusi pembangkit listrik mandiri dalam aplikasi kelautan, kendaraan, arsitektur, dan portabel.

Teknologi yang Digunakan dalam Pembuatan Panel Surya Fleksibel

Beberapa teknologi fotovoltaik tersedia dalam bentuk panel fleksibel, masing-masing dengan karakteristik kinerja berbeda:

• Silikon amorf film tipis (a-Si) : Salah satu teknologi PV fleksibel paling awal. Disimpan dalam lapisan tipis pada substrat plastik atau foil logam. Biasanya efisiensi 6 hingga 10% , lebih rendah dari alternatif kristal, tetapi dengan kinerja lebih baik dalam kondisi cahaya menyebar dan suhu tinggi. Cocok untuk aplikasi di mana panel beroperasi di tempat teduh parsial atau pada suhu tinggi.
• CIGS (Tembaga Indium Gallium Selenida) : Teknologi film tipis yang mencapai efisiensi 12 hingga 16% dalam produk panel fleksibel komersial. Efisiensi lebih baik daripada silikon amorf dengan kinerja cahaya rendah yang baik. Panel fleksibel CIGS digunakan secara luas dalam fotovoltaik terintegrasi bangunan (BIPV), aplikasi kelautan, dan konstruksi tiang surya silinder yang memerlukan kepadatan energi per satuan luas yang lebih tinggi.
• Silikon monokristalin pada substrat fleksibel : Irisan tipis sel silikon monokristalin efisiensi tinggi yang diikat ke bahan pendukung yang fleksibel. Mencapai efisiensi 18 hingga 24% , yang tertinggi tersedia dalam format panel fleksibel. Lebih mahal dibandingkan alternatif film tipis dan dengan radius tekukan yang terbatas (biasanya radius tekukan minimum 100 hingga 300mm tergantung pada ketebalan sel), namun memberikan keluaran daya terbaik per satuan luas untuk aplikasi dengan ruang terbatas.
• Fotovoltaik organik (OPV) : Teknologi baru yang menggunakan bahan semikonduktor organik pada substrat yang sangat tipis dan sangat fleksibel. Efisiensi komersial saat ini lebih rendah pada 8 hingga 12% , namun fleksibilitasnya yang ekstrim, bobotnya yang ringan, dan potensi produksi berbiaya rendah membuat panel OPV semakin banyak digunakan dalam aplikasi tenaga surya yang terintegrasi dengan arsitektur dan desain.

Karakteristik Fisik Yang Memungkinkan Lokasi Pemasangan Baru

Sifat fisik yang menentukan dari panel surya fleksibel yang memperluas jangkauan penerapannya di luar panel kaku adalah:

• Berat badan rendah : Panel surya fleksibel biasanya berbobot antara 1 dan 4 kg per meter persegi , dibandingkan dengan panel kaca kaku konvensional dengan berat 10 hingga 15 kg per meter persegi. Keunggulan bobot ini memungkinkan pemasangan di dek kapal, atap kendaraan, awning, struktur kain, dan membran arsitektural yang tidak dapat menopang beban panel kaku.
• Kompatibilitas radius tikungan : Tergantung pada teknologinya, panel fleksibel dapat menyesuaikan diri dengan permukaan melengkung dengan radius mulai dari 30 mm (OPV dan film tipis) hingga 300 mm (monokristalin pada alas fleksibel). Hal ini memungkinkan integrasi ke garis atap melengkung, struktur silinder, bodywork kendaraan, dan struktur tiup.
• Pemasangan perekat atau laminasi : Panel fleksibel dapat direkatkan langsung ke permukaan substrat menggunakan pita perekat atau laminasi kelas kelautan, sehingga menghilangkan rangka pemasangan dan mengurangi hambatan angin. Hal ini sangat berharga pada kapal laut di mana hambatan aerodinamis dan integrasi struktural menjadi perhatian.
• Profil berkurang : Ketebalan panel surya fleksibel berkisar dari 2 hingga 5mm dibandingkan dengan 35 hingga 40 mm untuk panel kaku berbingkai. Profil minimal ini memungkinkan integrasi ke dalam permukaan di mana tonjolan apa pun tidak dapat diterima atau tidak praktis.

Kategori Aplikasi untuk Panel Surya Fleksibel

Panel surya fleksibel melayani aplikasi yang terbagi dalam empat kategori besar, masing-masing memanfaatkan keunggulan fisik berbeda dari format fleksibel:

• Aplikasi kelautan dan kelautan : Panel fleksibel yang ringan dan tahan air yang diikatkan pada dek kapal, dodgers, penutup bimini, dan bagian lambung kapal. Lapisan permukaan anti-selip yang tersedia pada panel fleksibel kelas kelautan menjaga keamanan dek sekaligus menghasilkan tenaga. Pemasangan panel fleksibel 200W pada kapal pesiar layar 10 meter menambah berat kurang dari 2 kg dan tidak memerlukan pengeboran pada struktur dek.
• Aplikasi kendaraan dan kendaraan rekreasi (RV). : Panel fleksibel yang direkatkan ke atap van, atap rumah motor, dan permukaan karavan yang rangka panelnya kaku akan menambah hambatan aerodinamis atau masalah jarak bebas kotak atap yang tidak dapat diterima. Panel fleksibel monokristalin di Kisaran 100 hingga 400W adalah yang paling umum ditentukan untuk sistem tenaga konversi van.
• Fotovoltaik terintegrasi bangunan (BIPV) : CIGS fleksibel dan panel monokristalin yang dilaminasi menjadi membran atap, fasad, awning, dan jendela atap. Panel-panel tersebut menjadi bagian dari selubung bangunan dan bukan sebagai tambahan, berkontribusi terhadap pembangkitan energi sekaligus menjalankan fungsi struktural atau tahan cuaca secara bersamaan.
• Integrasi struktur tiang dan silinder surya : Panel fleksibel yang dililitkan pada tiang surya silinder, struktur pilar, tiang penyangga, dan furnitur perkotaan untuk mengumpulkan tenaga surya pada permukaan yang tidak dapat diatasi oleh panel kaku. Penerapan ini adalah teknologi panel surya fleksibel yang bersinggungan langsung dengan kategori tiang surya silinder yang dijelaskan dalam panduan ini.
• Tenaga surya portabel dan dapat dikemas : Panel fleksibel yang dapat digulung atau dilipat untuk pengisian daya di lapangan, berkemah, peralatan listrik darurat, dan aplikasi militer yang memerlukan dimensi pengepakan yang ringkas dan bobot yang ringan.

Membandingkan Tiga Teknologi: Ringkasan Praktis

Teknologi Baterai dalam Sistem Tiang Surya

Sistem baterai adalah komponen yang paling langsung menentukan keandalan praktis dari setiap instalasi penerangan tiang surya. Spesifikasi panel dan efisiensi luminer LED dapat dioptimalkan di atas kertas, namun jika sistem baterai menurun dengan cepat di iklim lokal atau tidak memiliki kapasitas yang cukup untuk variasi musiman dalam ketersediaan tenaga surya, instalasi akan berkinerja buruk terlepas dari spesifikasi lainnya.

Litium Besi Fosfat vs Bahan Kimia Litium Lainnya

Litium besi fosfat (LFP atau LiFePO4) telah menjadi bahan kimia baterai yang dominan dalam aplikasi tiang surya luar ruangan karena beberapa alasan yang secara langsung memenuhi tuntutan kasus penggunaan ini:

• Stabilitas termal : Baterai LFP tidak mengalami pelepasan panas pada suhu yang dicapai di dalam kutub surya dan selungkup baterai luar ruangan di bawah sinar matahari langsung, yang dapat melebihi 60 hingga 70 derajat Celcius di musim panas. Bahan kimia litium NMC dan litium kobalt oksida secara signifikan lebih sensitif terhadap suhu dan memiliki risiko kegagalan yang lebih tinggi dalam kondisi ini.
• Siklus hidup : Baterai LFP biasanya dikirimkan 2.000 hingga 4.000 siklus pengisian-pengosongan penuh pada kedalaman pengosongan 80%, dibandingkan dengan 500 hingga 1.500 siklus untuk baterai asam timbal dan 500 hingga 2.000 siklus untuk litium NMC pada kedalaman pengosongan yang sebanding. Pada kutub surya yang berputar setiap hari, hal ini berarti masa pakai 8 hingga 12 tahun untuk LFP dibandingkan 2 hingga 4 tahun untuk asam timbal.
• Kinerja suhu rendah : Baterai LFP mempertahankan kapasitas yang lebih baik dalam kondisi dingin dibandingkan beberapa bahan kimia litium alternatif, dan sebagian besar sistem manajemen baterai LFP menyertakan perlindungan pengisian daya pada suhu rendah yang mencegah kerusakan akibat pengisian daya dalam kondisi di bawah titik beku.

Menghitung Kapasitas Baterai yang Dibutuhkan

Untuk sistem tiang surya atau tiang silinder yang terpisah, kapasitas baterai minimum dalam watt-jam dihitung sebagai berikut:

1. Tentukan konsumsi energi harian: watt luminer dikalikan jam pengoperasian per malam. Contoh: Luminer 40W yang beroperasi selama 10 jam sama dengan 400 Wh per malam.
2. Kalikan dengan hari otonomi yang diperlukan (biasanya 3 hingga 5 hari): 400 Wh dikalikan 4 hari sama dengan 1.600 Wh bank baterai minimum.
3. Bagi dengan kedalaman pengosongan yang dapat digunakan untuk bahan kimia baterai yang dipilih (0,8 untuk LFP pada kedalaman pengosongan 80%): 1,600 Wh dibagi 0,8 sama dengan Kapasitas baterai terpasang 2.000 Wh sebagai desain minimum untuk contoh ini.

Pertimbangan Instalasi dan Komisioning

Ketiga teknologi tersebut memerlukan praktik pemasangan khusus untuk mencapai kinerja dan masa pakai yang terukur. Faktor umum yang sering diabaikan dalam instalasi lapangan meliputi:

Penilaian Lokasi Sebelum Menentukan Sistem Tiang Surya

• Penilaian sumber daya surya : Verifikasi jam puncak matahari per hari di lokasi proyek menggunakan database sumber daya seperti PVGIS (Sistem Informasi Geografis Fotovoltaik) untuk koordinat instalasi tertentu. Jangan gunakan rata-rata regional, karena topografi mikro, kekeruhan pantai, dan bayangan ngarai perkotaan dapat mengurangi sumber daya tenaga surya secara signifikan di bawah angka regional.
• Analisis bayangan : Identifikasi pohon, bangunan, atau struktur apa pun yang akan menimbulkan bayangan pada permukaan kumpulan surya kapan saja sepanjang hari sepanjang tahun. Bahkan bayangan parsial pada sebagian kecil panel dapat mengurangi keluaran sistem secara signifikan karena sambungan seri sel. Penilaian ini sangat penting untuk sistem tiang surya terpisah dimana panel berada pada struktur tetap.
• Kondisi tanah dan pondasi : Fondasi tiang untuk tiang surya terpisah dan silinder memerlukan konfirmasi geoteknik bahwa daya dukung tanah dan kedalaman penanaman akan mendukung gabungan beban angin dan beban mati rakitan tiang dan panel. Dalam kondisi tanah yang buruk, pelat dasar yang diperluas, sekrup tanah, atau pondasi beton mungkin diperlukan.

Praktik Terbaik Pemasangan Panel Surya Fleksibel

• Bersihkan permukaan pemasangan secara menyeluruh sebelum memasang panel fleksibel berperekat. Kontaminasi, kelembapan, atau lapisan lepas di bawah panel akan menyebabkan kegagalan perekat dan delaminasi panel seiring waktu.
• Jangan membengkokkan panel monokristalin fleksibel melebihi spesifikasi radius tekukan minimum pabrikan. Melebihi batas ini menyebabkan keretakan mikro pada sel silikon yang segera mengurangi keluaran dan semakin memburuk seiring siklus termal.
• Berikan ventilasi yang memadai antara permukaan belakang panel dan media pemasangan. Kesenjangan 10 hingga 20mm mengurangi suhu pengoperasian panel dan meningkatkan efisiensi keluaran, karena panel fleksibel pada permukaan logam panas dapat mencapai suhu pengoperasian 70 hingga 80 derajat Celcius tanpa ventilasi, sehingga mengurangi keluaran sebesar 15 hingga 25% dibandingkan dengan kinerja kondisi dingin.
• Lindungi titik masuk kabel dengan kelenjar kabel kelas kelautan dan aplikasikan silikon tahan UV di sekitar semua penetrasi untuk mencegah masuknya kelembapan, yang merupakan penyebab utama degradasi panel fleksibel prematur pada aplikasi luar ruangan yang terbuka.

Memilih Antara Tiang Surya Terpisah, Tiang Surya Silinder, dan Panel Surya Fleksibel

Pilihan antara ketiga teknologi ini tidak selalu eksklusif. Mereka dapat digabungkan dalam satu proyek untuk memenuhi kebutuhan lokasi yang berbeda, dan memahami kriteria keputusan untuk masing-masing proyek membuat spesifikasi menjadi mudah:

1. Apakah keluaran lumen tinggi untuk penerangan jalan atau area luas merupakan persyaratan utama? Pilih sistem kutub surya yang terpisah. Orientasi panel independen dan susunan panel yang lebih besar pada sistem terpisah menghasilkan pengumpulan energi yang diperlukan untuk mempertahankan 10.000 lumen atau lebih sepanjang malam penuh di berbagai lokasi geografis.
2. Apakah pemasangan di lingkungan perkotaan, komersial, atau sensitif terhadap desain yang mengutamakan kualitas visual? Pilih tiang surya berbentuk silinder. Bentuk arsitektur terpadunya menghadirkan pencahayaan skala pejalan kaki tanpa gangguan visual dari lampu jalan tenaga surya panel sudut konvensional.
3. Apakah aplikasinya merupakan permukaan yang melengkung, fleksibel, atau memiliki beban terbatas yang tidak dapat menerima panel kaku? Pilih panel surya yang fleksibel. Dek laut, atap kendaraan, tiang silinder, elemen arsitektur melengkung, dan aplikasi portabel semuanya memerlukan kemampuan pemasangan konformal yang hanya disediakan oleh panel fleksibel.
4. Apakah proyek merupakan lingkungan campuran antara jalan raya dan kawasan pejalan kaki? Tempatkan tiang surya terpisah di ruas jalan untuk menghasilkan output tinggi dan tiang surya silinder di zona pejalan kaki untuk koherensi estetika, menggunakan spesifikasi sistem terpadu untuk baterai dan standar pengisian daya untuk menyederhanakan pemeliharaan.

Ketiga teknologi tersebut mewakili solusi tenaga surya yang matang dan telah terbukti di lapangan, yang menghasilkan daya dan penerangan off-grid atau tidak bergantung pada jaringan jika ditentukan dengan benar untuk lokasi, beban, dan iklim. Kunci keberhasilan hasil adalah mencocokkan kekuatan masing-masing teknologi dengan kebutuhan spesifik instalasi daripada menerapkan satu solusi di semua skenario dalam sebuah proyek.
